A hajlítóvizsgálathoz a próbatestek az MSZ EN ISO 14125:1999 [5] szerint kerültek kimunkálásra: 70 db hajlítóvizsgálati próbatest, 35 db hosszirányban, 35 db keresztirányban. Méretek: 100 mm (teljes hossz) × 15 mm (szélesség). A vizsgálatot az MSZ EN ISO 14125:1999 [6] előírásai szerint, ’INSTRON’ 5582 típusú, 100 [kN]-os méréshatárú berendezésen végeztük. A vizsgálati sebesség 1 mm/min volt. A mérés és a mérés kiértékelése ’Bluehill 2’ szoftverrel történt. A hajlító vizsgálat során a próbatestet R1 = R2 = 5 mm sugarú görgők között vizsgáltuk. Az alsó két görgő középpontja közötti távolság L = 80 mm.
A nyírásvizsgálathoz a próbatesteket az MSZ EN ISO 14130:1999 [6] szerint munkáltuk ki a következők szerint: 70 db rétegek közötti nyíróvizsgálati próbatest, 35 db hosszirányban, 35 db keresztirányban. Méretek: 50 mm (teljes hossz) × 25 mm (szélesség). A vizsgálatot az MSZ EN ISO 14130:1999 előírásai szerint, ’INSTRON’ 5582 típusú, 100 [kN]-os mé­rés­határú berendezésen végeztük.
A vizsgálati sebesség 1 mm/min volt. A mérés és a mérés kiértékelése ’Bluehill 2’ szoftverrel történt. A hajlítóvizsgálat során a próbatestet R1 = 5 mm, R2 = 2 mm sugarú görgők között vizsgáltuk. Az alsó két görgő középpontja közötti távolság L = 25 mm.

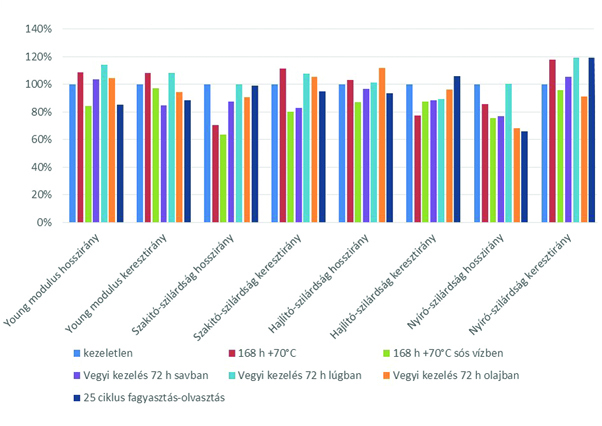

Az elvégzett vizsgálattípusok során kapott anyagtulajdonságok változását a kezelések hatására az 1. ábra szemlélteti. A vizsgálatok kiértékelésénél 100%-nak a kezeletlen mintadarabok Student-eloszlási paraméterrel csökkentett átlagértékét (átlag–2,353 × szórás) vettük figyelembe, és ehhez az értékhez viszonyítottuk a többi mérési eredményt.

Következtetések:
A vizsgálati anyag tulajdonságait nézve a legnagyobb degradációt a 168 órás + 70 °C-os sós vízben és 72 órás savban való kezelés hatására érte el. Minden vizsgált anyagjellemző értéke jelentősen csökkent ezeknek a kezeléseknek hatására. Ezzel ellentétben, az olajban és lúgban való kezelés csak egyes anyagtulajdonságokra volt hatással. Összehasonlítva a normál melegítés és sós vizes kezelést, ki lehet mutatni, hogy a savas környezet megbontja az anyagszerkezetet.
