Tovább »Tubosider típusú műtárgy építése

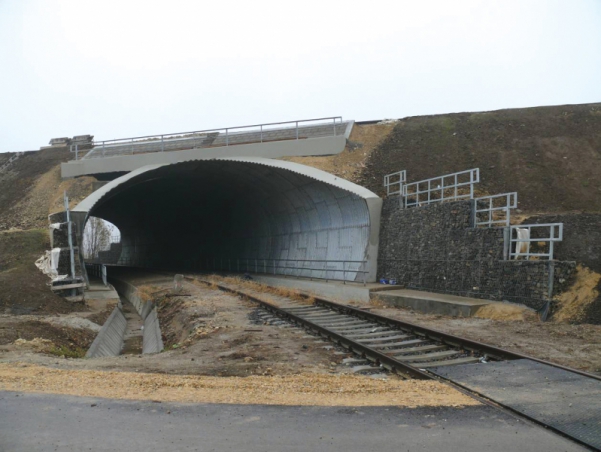

A szerkezeten belül a vasúti pálya két oldalán a vízelvezetést TB típusú mederburkoló elemek beépítésével biztosították.
A műtárgyat 2010 februárjában helyezték forgalomba.
Érdemes megemlíteni néhány tapasztalatot, amely hasznos lehet az ezután kivitelezendő műtárgyak esetében.
A pontos kitűzés nagyon lényeges a szerkezet szerelésének indításakor. Ez különösen fontos a hosszirányú lejtéssel szerelt szerkezeteknél, ugyanis a töltésrézsű és a keresztezési szög függvényében meglehetősen különböző lehet a szerkezet végeinek kialakítása.
Fontos a beépítés közbeni méretellenőrzés a szerelés befejezésétől egészen a teljes töltés elkészültéig. Amennyiben az összeszerelt, szabadon álló szerkezet méretei számottevően eltérnek a gyár, illetve a forgalmazó által megadott méretektől, úgy a szerkezetet vonóvasak vagy vonókötelek segítségével pontos méretre kell állítani. A szerkezet lapulását a boltozati elemek fenéklemezhez, vagy nyitott ívszerkezetek esetében az alaplemezhez történő rögzítésével lehet elérni. A szerkezet boltozatának emelése a kétoldali oldallemezek egymáshoz feszítésével oldható meg. Ugyanerre a célra alkalmazhatók támrudak is.

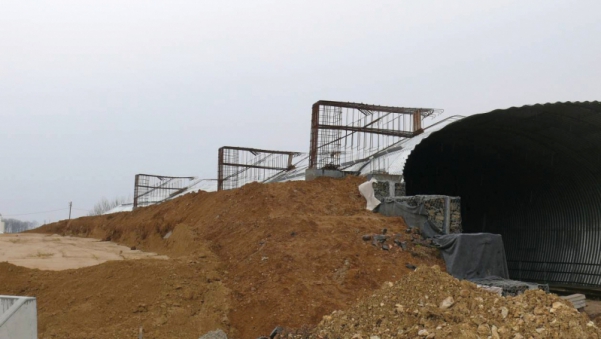

A bátaszéki vasúti műtárgy szegmensei illesztőgerendával csatlakoztak egymáshoz. Az illesztőgerendákat vállmagasságban mindkét oldalon úgynevezett vállgerenda kötötte össze. A vállgerendákra főképpen az oldaltöltések és a szerkezet fölötti háttöltés építéséből és tömörítéséből adódó káros deformációs hatások kivédése miatt van szükség.
Igen fontos, hogy a szerkezet két oldalán a kb. 20-30 cm vastagságú rétegekben tömörített töltésmagasság ugyanazon a szinten legyen. Ez a szerkezet mindkét oldalán azonos teljesítményű géplánccal érhető el legkönnyebben. Ha a töltésépítéskor csak egy géplánc használatára van lehetőség, úgy rétegenként az egyik, illetve a másik oldalra kell átcsoportosítani az eszközöket úgy, hogy a két oldal töltésszintje között 50 cm-nél nagyobb különbség ne legyen.
A töltésépítés során a szerkezet alakváltozását folyamatosan ellenőrizni kell, és célszerű rétegenként táblázatos feljegyzéseket készíteni. A legegyszerűbb, ha a boltozat azonos pontjain a műszaki leírás szerinti helyeken függőket helyeznek el, ezek helyzetváltozását a fenéklemezeken, vagy nyitott ívszerkezet esetében a beton fenéklemezen rétegenként kell feljegyezni. Az eltérések korrekciója a töltésépítés egyik, illetve másik oldalra történő aszimmetrikus áthelyezésével történhet.
A tervezéskor figyelembe kell venni a termék tulajdonságaiból adódó megengedett alakváltozásokat. Kötött űrszelvény átvezetésekor az éppen elegendőnél nagyobb csőméretet kell választani annak érdekében, hogy az esetleges, még elfogadható alakváltozások esetén is az űrszelvény biztosított legyen.
Köszönetemet fejezem ki a cikk elkészítéséhez nyújtott segítségéért és észrevételeiért Ambrus Károlynak, a Nemzeti Közlekedési Hatóság hídügyi referensének és Tichy-Rács Dávidnak, a Tubosider Hungaria Kft. vezetőjének.
Irodalomjegyzék
- [1] Lakatos István: Hullámosított acélívek alkalmazása a szegedi régióban. Vasúti hidak a Szegedi Igazgatóság területén. Vasúti Hidak Alapítvány, 2009, 354. o.
- [2] Dr. Halász József, Erdődi László: A Tubosider típusú híd építése a Miskolc–Bánréve vonalon. Sínek Világa, 1996/4. 207. o.
- [3] Az M6-os autóút Szekszárd–Bóly közötti szakasz építési tervdokumentációja.
