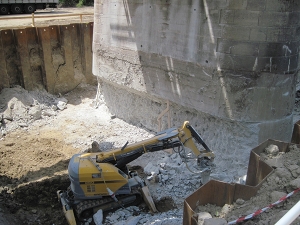

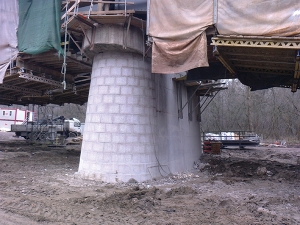

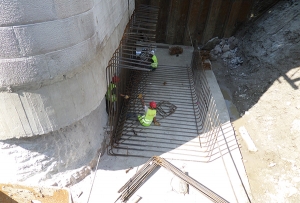

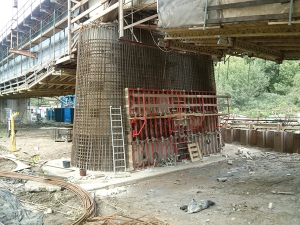

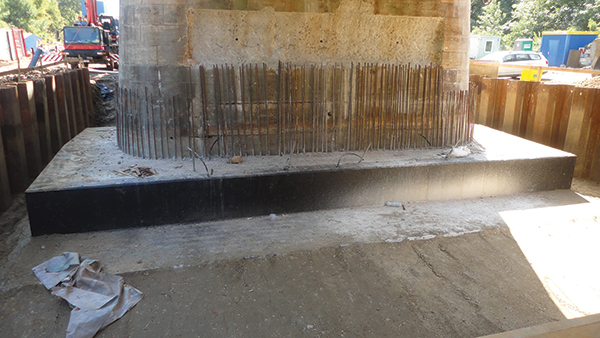

• Ártéri pillérek (fix saruval) + jobb parti pillér (az ártér felől mozgó, a meder felől fix saruval): A megnövekedett vízszintes terhek miatt a pilléreket 30 cm vastagságú vasbeton köpennyel erősítették meg (20. ábra). Az új vasbeton köpeny és a meg­lévő pillértest együttdolgoztatásáról a pillérbe két oldalról bevésett 60 × 30 cm trapéz keresztmetszetű hasábok, és az ezeket összekötő Dywidag-rudak gondoskodnak. A meglévő pillér az új alaptest szintjén kialakított körbemenő folytonos nyírófog segítségével is együtt dolgozik a vasbeton kéreggel. A hozzáépített síkalap lépcsős kialakítású monolit vasbeton lemez. Az alaptestet is tapadóbetétes Dywidag-rudakkal kapcsolták a meglévő pillérhez (21–25. ábra).

• Mederpillér (mozgó saruval): A pillért utólagosan kiinjektált furatokban elhelyezett, előfeszített Dywidag-rudakkal erősítették meg. A Dywidag-rudak a pillér keresztmetszetének síkjában vett vízszinteshez viszonyított 16°-os irányúak. A rudak felső vége egy, a pillér kerülete mentén végigfutó acélgerendához (abroncshoz), alsó vége egy pillérpalást-­alkotó irányú gerendadarabhoz kapcsolódik. A rudakat megfeszítették, és ebben az állapotban a furatokat kiinjektálták. Amikor a pillérmagasítás betonja megszilárdult, a külső lehorgonyzó szerelvényeket a kiálló rúdvégekkel együtt eltávolították, így ezután a Dywidag-rudak csak tapadóbetétes feszítőrudakként működnek.

Az alépítmények felújítását, erősítését a Közgép Zrt. által vezetett Tisza-2013 Konzorcium végezte el.

Köszönetnyilvánítás

Köszönöm a tervező, kivitelező, műszaki ellenőr és üzemeltető kollégáknak, hogy a cikkben szereplő adatokat, tervrészleteket, fényképeket rendelkezésemre bocsátották, illetve azok közléséhez hozzájárultak.
