Vasúti hidak fejlődése Észak-Amerikában

A vasútépítés Észak-Amerikában az 1830-as években indult, és világszerte forradalmasította a hídépítést is. Az észak-amerikai vasútépítés első évtizedét a gyors fejlődés jellemezte. A következő évtized végére megháromszorozódott a vasúti pálya hossza, elérve Chicagót és a Mississippi folyó vonalát is. Ezután 1850 és 1860 között szintén megháromszorozódott a vasúti pályák hossza a Mississippi vonaláig, ami akkor a Vadnyugat kapuját jelentette. A rohamos amerikai fejlődést mutatja, hogy a vasúti hálózat hossza közel a felét tette ki a világ akkori vasúti hálózatának.

Vashidak 1845-től

A világ első öntöttvas hídja az 1779-ben épült ívhíd Angliában (a Severn folyó felett, Coalbrookdale-nél) [8]. A főleg katasztrófákból származó tapasztalatok hamar megtanították a hídépítőket, hogy az öntöttvas elemek nyomási teherbírása és korrózióállósága kedvező, míg a kovácsoltvas szerkezetek húzási ellenállása többszöröse az öntöttvasénak. Ezért az öntöttvas hidakat főként ívekben alkalmazták. A vas árának kedvezőtlen alakulása miatt az első amerikai, teljes egészében öntöttvas (közúti) hidat 1839-ben adták át a forgalomnak. Ez az ívhíd a Dunlapʼs Creek híd [9], és a mai napig üzemel.
Az amerikai hídépítésben az öntöttvassal szemben kezdetben inkább a kovácsoltvas alkalmazása terjedt el, míg Angliában a kő ívhidak helyett öntöttvas íveket alkalmaztak. A kovácsoltvas kedvező húzási ellenállását kihasználva alkalmazták a húzott fa rácsrúd elemek helyett elsőként a magas- és a hídépítésben egyaránt. Az első, öntöttvas mellett kovácsoltvas elemekből álló (közúti) hidat Squire Whipple tervezte meg, terve a 7. ábrán látható. Elsőként ő alkalmazott statikai számításokat a hidak tervezésekor. A híd 1840-ben készült rácsozott vonórudas, íves kialakítással [10], amelyben az újdonságot nem a szerkezeti kialakítás, hanem a faelemek helyett az öntöttvas ív és a kovácsoltvas húzott elemek jelentették. Ezzel a kialakítással számos, a szerzők tudomása szerint – a lágy pályaszerkezet miatt – kizárólag közúti vashíd épült.

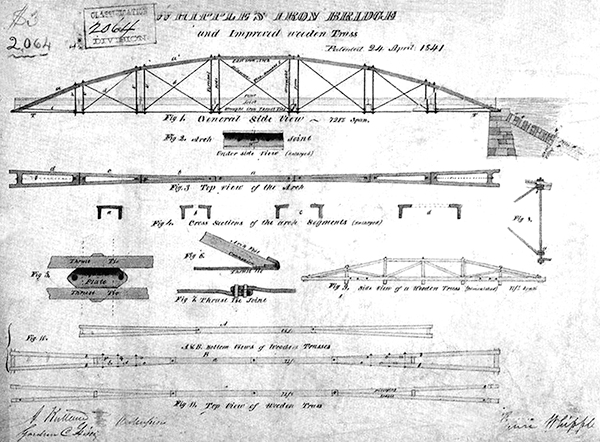

7. ábra. Whipple-féle vonórudas ívhíd [11]

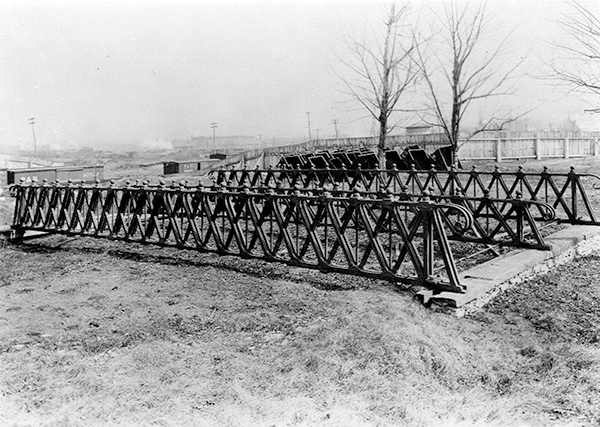

8. ábra. Howe-féle rácsozású vashíd [12]
A terhek növekedése váltotta ki, hogy az új típusú vasszerkezetek alkalmazásával a hídépítő szakma tapasztalati alapú „művészetből” tudománnyá váljék. Squire Whipple volt az első, aki számszerűsítette a kovácsoltvas anyagjellemzőit, és ő készítette el 1847-ben a rácsos szerkezetek számítására vonatkozó első tervezési útmutatót.
Észak-Amerika első, kizárólag vasszerkezeti elemekből álló vasúti hídját 1845-ben adták át, amelyben a nyomott elemek öntöttvasból, míg a húzott elemek kovácsoltvasból készültek [12]. A híd a már „jól bevált” Howe-féle rendszerben épült, kis támaszközzel, a Philadelphia & Reading Railroad részeként (8. ábra). Ezt a kialakítást a továbbiakban a Boston & Albany Railroad részeként is alkalmazták 1847-ben Pittsfieldnél, továbbá a New York & Erie Railroad részeként 1850-ben is készültek ilyen hidak.

A cikk folytatódik, lapozás:« Előző123456Következő »

Irodalomjegyzék

  • [1] https://en.wikipedia.org/wiki/History_of_rail_transport_in_the_United_States
  • [2] https://en.wikipedia.org/wiki/High-speed_rail_in_the_United_States
  • [3] http://www.ushsr.com/ushsrmap.html
  • [4] Solomon, B.: North American Railroad Bridges. Voyageur Press, 2008.
  • [5] https://en.wikipedia.org/wiki/Carrollton_Viaduct
  • [6] https://en.wikipedia.org/wiki/Contoocook_Railroad_Bridge
  • [7] http://www.woodcenter.org/docs/dayton-conference/NizamievHoweTruss­esNikolaevRailw.pdf
  • [8] https://hu.wikipedia.org/wiki/Iron_Bridge
  • [9] https://en.wikipedia.org/wiki/Dunlap%27s_Creek_Bridge
  • [10] http://www.blackrivercanalmuseum.com/WhippleBridge.htm
  • [11] http://www.structuremag.org/?p=7899
  • [12] http://explorepahistory.com/hmarker.php?markerId=1-A-1C5
  • [13] http://www.structuremag.org/?p=8470
  • [14] https://en.wikipedia.org/wiki/Bollman_Truss_Railroad_Bridge
  • [15] https://en.wikipedia.org/wiki/Fink_truss
  • [16] http://www.structuremag.org/wp-content/uploads/2014/08/C-HistoricStructures-Guise-Aug111.pdf
  • [17] http://electricearl.com/parkersburg/rivers.html
  • [18] https://en.wikipedia.org/wiki/Lyman_Viaduct
  • [19] https://en.wikipedia.org/wiki/Portage_Viaduct
  • [20] https://en.wikipedia.org/wiki/Eads_Bridge
  • [21] https://bridgehunter.com/mo/howard/first-glasgow-rr/
  • [22] https://hu.pinterest.com/pin/570409109038702222/
  • [23] https://bridgehunter.com/ne/cass/bh69773/
  • [24] https://www.tylin.com/en/projects/tempe_town_lake_light_rail_bridge
  • [25] https://www.tylin.com/en/projects/sky_bridge_over_the_fraser_river
  • [26] https://structurae.info/ouvrages/north-arm-bridge
  • [27] https://en.wikipedia.org/wiki/Tilikum_Crossing
  • [28] http://www.portno.com/bridges
