A cikk szerzője:

Lukas Prettner műszaki ügyfélszolgálati munkatárs
voestalpine Schienen GmbH

Head Check meghibásodások miatt szükséges karbantartásokat csökkentő műszaki fejlesztések a vasúti síngyártásban

Amióta a gördülési érintkezési fáradási (Rolling Contact Fatigue; RCF) hibák következtében nagymértékben megemelkedtek a karbantartási költségek, a voestalpine cég folyamatosan végez kutatásokat kopásállóbb és az RCF hatásának ellenállóbb sínanyag kifejlesztése céljából. A nehéz teherforgalomban kipróbált 400UHC® HSH® sínacél minőség vegyes forgalmú pályákban történő bevezetésével a voestalpine cég olyan új módszert fejlesztett ki, amely a gyártási folyamatban összekapcsolja a speciális ötvözést a hőkezeléssel. Az új sínacél legmagasabb kopás- és RCF ellenállósága hosszabb üzemi élettartamot és alacsonyabb fenntartási költséget (LCC) eredményez.

Az utóbbi évtizedekben az európai vasúthálózat tömegközlekedési és áruszállítási forgalma folyamatosan javult. Ez leginkább a vonatok számának és sebességének növekedésében és erősebb, nagyobb teljesítményű vontatójárművek megjelenésében nyilvánult meg. A megvalósult és a további folyamatos fejlesztések a vasutat mint közlekedési és áruszállítási alternatívát a rövidebb utazási és áruszállítási idővel, valamint az utazási komfort szélesebb kínálatával teszik vonzóbbá.
A vasúti forgalom növekedésével sokkal intenzívebb karbantartási tevékenység válik szükségessé. Legfőképpen a sínek gördülési érintkezési kifáradása elleni küzdelem okozza a megnövekedett karbantartási igényt, ezért mindenekelőtt ez a károsodási jelenség a fő ösztönzője a voestalpine Schienen GmbH mint innovatív síngyártó fejlesztési tevékenységének.
A folyamatosan növekvő igények miatt vállalatunk a 350HT HSH® minőségű vasúti sínanyag kifejlesztésével már az 1990-es években jelentős technoló­giai fejlesztést ért el. Ez az írás a gördülési érintkezési kifáradással kapcsolatos stratégiák előnyeinek és hátrányainak említése mellett a hőkezelt, hipereutektoidos 400UHC® HSH® anyagminőségű vasúti sín bemutatásával egy további technoló­giai újdonságot is bemutat.

A perlites sínacélok és azok gördülési érintkezési kifáradással szembeni ellenálló képessége

Mindkét korábban említett vasúti sín anyagminősége ferrit- és ce­ment­itla­mel­lák­ból álló, kétfázisú, ún. perlites szövet­szerkezetet jelent, amely a hengerlési fo­lyamatot követő lehűlése során a korábban ausztenites szövetszerkezetű acél perlitessé alakulásával jön létre. A szövetszerkezetben a szén diffúziójával szénben gazdagabb és szegényebb területek keletkeznek, amelyekből a későbbiekben ferrit- és cementitlamellák képződnek (1. ábra). A kopással szembeni ellenálló képességét a perlit a cementitlamellákból nyeri, mivel

1. ábra. Perlites acélok lamellás szerkezete

  • a cementitlamellák mintegy 7-10-szer keményebbek a ferritlamelláknál, és az anyag kopással szembeni ellenálló képességének meghatározói;
  • a perlit az anyagkifáradással szembeni ellenálló képességét a lamelláris szerkezetéből nyeri. A szövetszerkezetben egy kemény (cementitlamellák) és egy lágyabb fázis (ferritlamellák) egészíti ki egymást és gondoskodnak az anyag duktilitásáról (képlékenységéről), valamint tartós szilárdságáról.

A metastabil vas-szén kettős anyagrendszerben (állapotábrában) tiszta perlit kb. 0,8% széntartalomnál alakul ki. E határ fölött – ide soroljuk a 400UHC® HSH®-t is, a minimum 0,9% széntartalmával – ún. hipereutektoidos (HE) acélminőségek helyezkednek el. Ezt az anyagminőséget az EN-13674-1:2011 szabványban R400HT jelöléssel az 1. táblázat szerinti specifikációval határozza meg. Mivel a keménység mint anyagjellemző viszonylag egyszerűen meghatározható, ál­talában ezt használják a sínacélok besorolásához [1].

1. táblázat. Az R400HT sínanyag mechanikai jellemzői és vegyi összetétele [1]

Minél kisebb a megfelelő hőkezelés-technológiával befolyásolható la­mellatávolság, a perlites sínacélok keménysége annál nagyobb. A sínacélok három fő károsodási jellemzőjével,

  • a gördülési érintkezési kifáradással,
  • a kopással,
  • a hullámos kopással

szembeni ellenálló képessége és e mechanikai jellemző között egyértelmű korreláció állapítható meg.
Amíg a 400 UHC® HSH® 100%-ban perlites sínacél minőség keménysége 400 Brinellnél nagyobb, tartósszilárdsága más perlites anyagminőségekkel (R260 és R350HT) hasonló értékeket mutat. Jellemzője a célirányosan megerősített, különösen kicsi lamellatávolságú cementitrétegek által eredményezett kiváló üzemi viselkedés.

2. ábra. Perlites acélok szövetszerkezetének mikroszkopikus felvételei

Head Check károsodás kialakulása és növekedése

Tekintsük át pontosan, mit is értünk a vasúti sín Head Check (HC) meghibásodásán. E károsodást a futóélen kialakuló periodikus repedések jellemzik, amelyek a sínacél anyagának folyamatos, ciklikusan ismétlődő túlterhelése miatt a sín belseje felé növekednek. Miként a győri Széchenyi István Egyetem vizsgálatai is megmutatták, e repedések a sín felületének a forgalom által hidegalakított rétegéből erednek. A 3. és 4. ábrán [2] látható a szövetszerkezet részecskéinek hosszirányban történő erős megnyúlása. Ez azt is okozza, hogy a perlitlamellák többnyire hosszirányban rendeződnek el. A felületről kiinduló repedés e hidegalakított mikroszerkezet mentén növekszik.

3. és 4. ábra. Keresztmetszet – Head Check hibák a sín felületének hidegalakított zónájában
Amint azt Albert Jörg és Richard Stock vizsgálatai bemutatták [3], a sínacél növekvő szilárdságával csökken a plasztikus alakváltozás mélysége. A 400 UHC® HSH® acélminőség alakváltozásának mélysége lényegesen kisebb, mintegy 30%-a az R260-as minőségűnél. Az anyag nagyobb ellenálló képessége mellett a vékonyabb hidegalakított réteg is hozzájárul a vágányban bizonyítottan kedvezőbb üze­mi viselkedéshez.

Stratégiák a Head Check hibákkal szemben

A vasúti sínek HC meghibásodása ellen két sikeresen bevethető stratégia létezik. Az egyik út a sínacél minőségek folyamatos fejlesztésén keresztül vezet. A 350HT HSH® minőséget már szinte minden európai országban sikeresen alkalmazzák a HC hibák ellen. Ha annak jobb ellenálló képességét az R260-as anyagminőséggel összevetjük, a gördülési érintkezési kifáradással szembeni javulás mértéke bizonyítottan legalább 2-es faktorral jellemezhető [4, 5, 6]. A nagy tengelyterhelésű vágányokban kipróbált 400 UHC® HSH® minőség vegyes forgalmú pályákon való bevezetésével a voestalpine Schienen egy lépéssel továbbment, és egy ún. hipereutektoidos, hőkezelt sínt fejlesztett ki, amelynek jellemzője a gördülési érintkezési kifáradással, kopással és hullámos kopásképződéssel szemben rendkívül megnövelt ellenálló képesség.

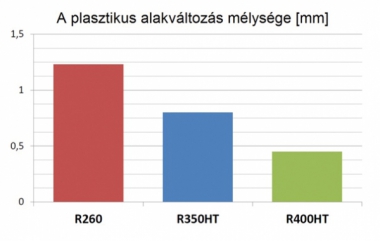

5. ábra. A plasztikus alakváltozás mélysége a kerék-sín próbapadon [2]A megfelelő sínacél minőség kiválasztása mellett a vasúti sín profiljának optimalizálása is célravezető stratégia. E célból a voestalpine Schienen a 100-nál több profilból álló, továbbá egyedi, a megrendelő specifikált profil kifejlesztésének lehetőségével áll rendelkezésre.
A két stratégia kombináció választékával vezet a legjobb eredményhez. A 400 UHC® magas kopással szembeni ellenálló képessége alapján a többi sínacéllal összevetve kiváló profilhűséggel rendelkezik, s a jól kiválasztott hipoeutektoidos szövetszerkezetű sínprofillal lényegesen hosszabb pályában töltött idő érhető el.

Vágánytesztekből származó ismeretek, tapasztalatok

A 400UHC® HSH® minőségű sínek kifejlesztése igazi sikertörténet, hiszen azok értékesítési volumene immár meghaladja a 250 000 t-t. Elsősorban más kontinensek olyan nagy tengelyterhelésű vasútjai járnak élen a hipoeutektoidos sínacélok előnyeinek kihasználásában, ahol extrém, 35 t tengelyterhelés mellett is akár 3500 millió elegytonna áthaladását biztosító élettartamot értek el. Az utóbbi időben egyre több vegyes forgalmú vasút is felismeri ezeknek a síneknek az előnyeit, üzemi tapasztalataik a gördülési érintkezési kifáradást illetően egyértelmű képet mutatnak.
Az alábbiakban két olyan vágányteszt eredményét ismertetjük – R = 550 m és R = 1500 m sugarú íves vágányok –, melyeknél a 400UHC® HSH® minőség üzemi viselkedését vegyes forgalmi viszonyok között más acélminőségekkel vetették össze.

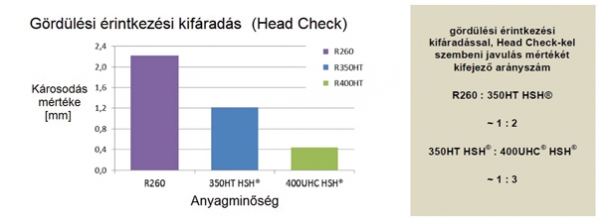

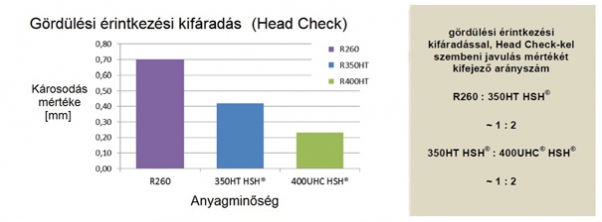

6. ábra. Repedés mélysége 100 millió elegytonna áthaladása után egy R = 550 m sugarú ívben7. ábra. Repedés mélysége 100 millió elegytonna áthaladása után egy R = 1500 m sugarú ívben
Tapasztalható, hogy a károsodás mélysége az R350HT-vel összevetve legalább 2-es faktorral jellemezhetően csökken. Gondoljunk arra, hogy a HC hibák eltávolítása céljából csiszoláskor így csak feleakkora anyagleválasztás szükséges, ez számottevően csökkenti a karbantartási ráfordítást, emellett jelentősen meghosszabbodott élettartamhoz is vezet. Ezáltal a szükséges karbantartások közötti időintervallumok meghosszabbodnak, továbbá beavatkozáskor a síncsiszolás munkálatai rövidebb idő alatt elvégezhetők.

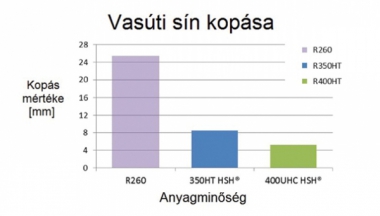

8. ábra. Kopás mértéke 100 millió elegytonna áthaladása után egy R = 185 m sugarú ívbenA 400UHC® HSH® további előnye a nagy kopással szembeni ellenálló képességből adódóan jelentkező profilhűség. A pályatesztek alapján a normál minőségnél kedvezőbb kopásállóságú R350HT-vel összevetve (8. ábra) e tulajdonság további 2-es faktorral jellemezhető javulása figyelhető meg. Mindezzel együtt a hullámos kopásképződéssel szembeni jóval kedvezőbb ellenálló képesség is megmutatkozik, amit nagyon jól igazolnak egy osztrák hegyi vasúti pálya ívében végzett mérési eredmények (9. ábra).



Következtetés

Mint a vasút minden területére, a sínacélokéra is folyamatos fejlődés jellemző, és ez bizonyos időszakonként technológiai ugrást is magába foglal.

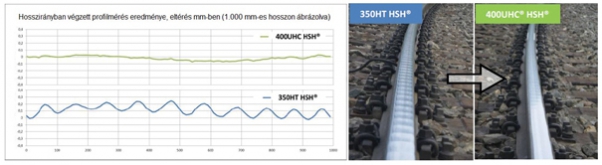

9. ábra. Hullámos kopás mértékének mérési eredményei 40 millió elegytonna áthaladása után R = 185 m sugarú ívben

A legújabbat a 400 UHC® HSH® sínacél kifejlesztésével értük el, az eredmény egy olyan innovatív gyártási koncepció, amely lényegesen kedvezőbb üzemi viselkedésű, új tulajdonságokkal rendelkező szövetszerkezet megvalósítását teszi lehetővé. Vágánytesztek és üzemeltetési tapasztalatok alapján ezt a hőkezelt sínacélt az ugyancsak hőkezelt 350HT HSH®1 vasúti sín anyagminőséggel összevetve a következőket állapíthatjuk meg:
• gördülési érintkezési kifáradás: a javulás mértéke 2-es, 3-as faktorral jellemezhető;
• kopási viselkedés és profilhűség: a javulás mértéke 2-es faktorral jellemezhető;
• hullámos kopás képződés: a javulás mértéke 3-as faktorral jellemezhető.
Az üzemi viselkedés ilyen mértékű javulása képezi az alapját a sínek hosszú élettartamának, ami egyben jelentősen csökkenti a vasúti sínek miatt szükségessé váló karbantartást, és hozzájárul a középtávon egyébként szükségessé váló karbantartások miatti lassújelek és vágányzárak elkerüléséhez.
A vasúti infrastruktúra megfelelő gazdaságosságának egyik meghatározó összetevője a kevesebb karbantartást igénylő, hosszabb élettartamú vasúti sín. A 400UHC® HSH® acélminőség alacsony élettartamköltségével és a többletbefektetés gyors megtérülésével e gazdaságossághoz egyértelműen hozzájárul.
Összes ismert előnye alapján a nagy tengelyterhelésű vasútvonalak sínjeinek szokványos acélminőségét egyre gyakrabban alkalmazzák Európa vegyes forgalmú hálózatán is, ahol az a jobb üzemi viselkedést már többszörösen bebizonyította.

Fordította: Tömő Róbert voestalpine Hun­gária Kft.

A cikk folytatódik, lapozás:1

Irodalomjegyzék

  • [1] ISO EN13674-1:2011.
  • [2] Dr. Horvát Ferenc: Sínfej-hajszálrepe­dé­sek laboratóriumi vizsgálata, sín­fej­­meg­mun­kálás gazdaságossági szem­pon­tok figyelembevételével. 2014.
  • [3] Jörg A.; Stock R.: Wärmebehandelte Schienengüte R400HT – Hochfeste Schienenstähle in Österreich und Sch­weiz, ZEVrail, Ausg.136 – Sonderausgabe InnoTrans 2012, Seite 72–79.
  • [4] Girsch G.; Heyder R.: Advanced pearlitic rail steels promice to improve rolling contact fatigue resistance. 7th WCRR, Montreal, Canada, June 2006.
  • [5] Girsch G.; Heyder R.: Head hardened Rails put to the test. Railway Gazette International, September 2004.
  • [6] Mädler K.; Zoll A.; Heyder R.; Brehmer M.: Schienenwerkstoffe – Alternativen und Grenzen, ZEV Glasers Analen 132 (2008), S. 496–503.
A teljes cikket megtalálja a folyóirat 2014 / 6. számában.
