Ágyazat nélküli felépítmény föld­alatti vasúti vonalakon – Diszkrét sínleerősítések

Földalatti vasúti vágányokban a diszkrét sín­alátámasztás megfelelő rugalmassága elaszto­merekkel vagy aláöntő anyagokkal oldható meg. A cikk a kialakítási megoldásokkal, a felhasználható szerkezeti anyagokkal foglalkozik és röviden ismerteti az építési technológiákat. Számítási eredményeket közöl a sínleerősítések járműterhekből származó igénybevételére, a sínszálak alakváltozására.


A kész próbaszerkezetben (és a valóságban is) a sínalátámasztás merevsége kisebb mértékben eltér az elasztomerre megadott merevségtől. Ennek fő oka, hogy a kész szerkezetben a lehorgonyzócsavarok spirálrugói feletti anyacsavar előírt mértékben történő meghúzása a rugalmas alátétlemez kezdeti összenyomódását okozza. A szerelt próbaszerkezettel meghatározott statikus és dinamikus értékek között is van eltérés, amit az úgynevezett dinamikus felkeményedés okoz. A dinamikus felkeményedést és a fárasztás hatását a 18. ábra mutatja be Zwp 377/155/10-17 elasztomerrel szerelt sínleerősítés esetére [5].

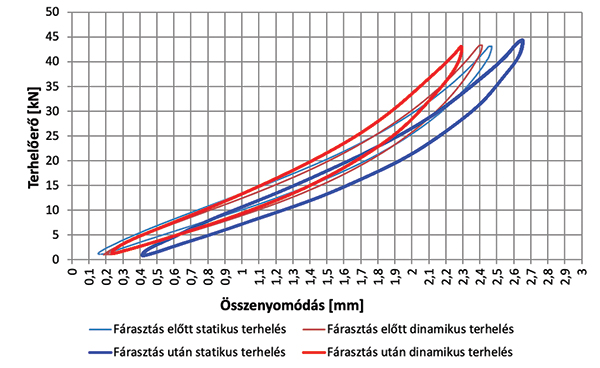

18. ábra. A 3-as metróvonalon beépített Vossloh 336 sínleerősítés terhelés–összenyomódás diagramjai

A lehorgonyzócsavarok igénybe­vétele, teherbírása

A járműteher következtében a le­hor­gony­zó­csavarok nyírási, hajlítási és kihúzási igénybevételeket szenvednek el. Ezek közül a hajlítási igénybevétel a mértékadó, amely a lehorgonyzócsavarra ható vízszintes erő és a hajlítási (úgynevezett dinamikus nyomatéki) kar (19. ábra) értékének szorzataként számítható.
A hajlítási kar nagyságának megállapítása külön meggondolást igényel. Amennyiben a kiegyenlítő réteg tökéletesen tapad a pályalemezhez és merev (betonszerű) anyagként viselkedik, akkor a kar hosszába a kiegyenlítő réteg nem tartozik bele. A 3-as metróvonal felújításánál alkalmazott Hilti CB-G EG anyagú alátömedékelések ilyenek, ahogyan azt a végrehajtott laboratóriumi és alagúti kísérletek bizonyították. Az alátömedékelés bedolgozása és tömörítése kézzel történik. Ezért, a biztonság javára, a dinamikus kar értéke biztonsági értékkel (10 mm) megnövelve számítandó.

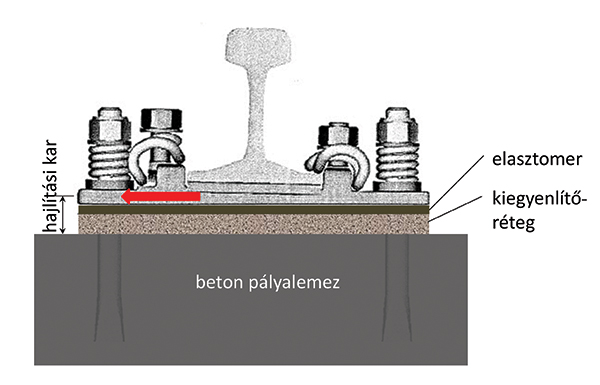

19. ábra. A hajlítási kar értelmezéseA nemzetközi gyakorlatban földalatti vasúti sínleerősítésekben legelterjedtebben a 8.8 anyagosztályú lehorgonyzócsavarokat használják. A jelölésben az első 8-as a csavar acélanyagának névleges szakítószilárdságát jelöli, amely 830 N/mm2 d>16 mm csavarátmérő esetén, míg a tizedespont utáni 8-as azt, hogy a 0,2%-os megnyúlást előidéző Rp0,2 érték a névleges szakítószilárdság 0,8-szerese, minimum 660 N/mm2. A húzó-hajlító határfeszültség értéke σh-h,határ = 450 N/mm2 [5].
Tervezéskor a le­hor­gonyzó­csa­va­rok anyag­osztályát, a csavarátmérőt és -hosszát, valamint a csavarok darabszámát (két átlósan elhelyezett vagy 4 darab) kell meghatározni.

A cikk folytatódik, lapozás:« Előző1234567Következő »

Irodalomjegyzék

  • [1] Sylodyn SN600 adatlap. Getzner Werkstoffe GmbH, 2021.12.21.
  • [2] Icosit termékek adatlapjai. Sika Hungária Kft.
  • [3] Vizsgálati jelentés. A 3. sz. metróvonal Vossloh rendszerű, tervezettől nagyobb alátömedékelési vastagsággal épített folyóvágány sínleerősítésének laboratóriumi terhelési vizsgálata és kiegészítő vizsgálatok végzése. Készítette: Universitas-Győr Nonprofit Kft., 2019.03.25.
  • [4] Megfelelőségvizsgálati szakvélemény a vasúti sínrögzítési, illetve rugalmas sínágyazási rendszerekben alkalmazható Icosit KC termékcsaládra. Készítette: Széchenyi István Egyetem MTK Közlekedésépítési és Településmérnöki Tanszék, 2011.01.31.
  • [5] A 3. sz. metróvonal sínleerősítéseiben alkalmazott Hilti CB-G EG típusú alátömedékelések megfelelőségének vizsgálata. A fárasztási (ismétlődő terhelési) vizsgálat eredményével kiegészített szakértői vizsgálati jelentés. Universitas-Győr Nonprofit Kft., 2021.10.19.
  • [6] MSZ EN ISO 898-1:2009 Ötvözött és ötvözetlen acélból készült kötőelemek mechanikai tulajdonságai
