A cikk szerzője:

Dr. habil. Gálos Miklós nyugalmazott egyetemi tanár
BME

Ágyazati kőanyagok kutatásának gyakorlati eredményei a Sínek Világa tükrében

Az építési kőanyagokkal kapcsolatos elméleti és gyakorlati kutatások, természetesen az oktatás igényeit figyelemmel kísérve, a Műegyetemen kezdetektől fogva meghatározóak voltak. A kőfelhasználás korszakokként a felhasználó iparágak igényei szerint változtak. A 19. században és a 20. század elején az építőkövek, a 20. század közepétől napjainkig, és várhatóan a jövőben is, a különböző halmazos kőtermékek váltak keresetté. A termékeknél a minőséggel, mai szóhasználat szerint a termékállandósággal szemben az elvárások, a kor technikai fejlettségének megfelelően, megnövekedtek. Különösen igaz ez a megállapítás a vasúti ágyazati kőanyagokkal szembeni elvárások megítélésénél.

A vasúti ágyazat a vasúti felépítmény része, amely a sínekből és aljakból álló tartószerkezet rugalmas alátámasztását és beágyazását biztosítja. Az ágyazat kőzetanyaga, a belső súrlódásából adódóan, felemészti a terhelésekből és a dinamikus hatásokból fakadó igénybevételekből származó erőhatásokat és közvetíti az alépítményre. Az ágyazati anyagtól – legyen az zúzott kő, kavics, tört kavics, salak – elvárjuk, hogy kellő szilárdságú, idő- és környezeti hatásokkal szemben ellenállóságot tanúsítson.
A zúzott kövek közül a magmás kőzetek, elsősorban a magmás kiömlési (eruptív) kőzetek, bazaltok, andezitek felelnek meg a kőzetanyagokkal szembeni elvárásoknak. Ezért van az, hogy a dunántúli korai vasútépítések a badacsonyi, a Ság és Somló hegyi bazaltbányák, illetve a velencei-hegységi andezitbánya kőzetanyagát szinte teljes egészében felhasználták. A kőzetanyagok megfelelőségét a kor elvárásainak megfelelő vizsgálatokkal a Műegyetem Ásvány- és Földtani Tanszéke a kőzettani vizsgálatokkal, illetve a Műegyetemen működő Kir. József Nádor Anyagvizsgáló Állomás a szilárdsági vizsgálatok eredményeivel bizonyította.
Az ötvenes években a háború utáni újjáépítés, a felgyorsított iparosítás a vasútépítést és az építést kiszolgáló kőbányákat is új kihívások elé állította. Az ágyazati kőanyagok minőségi követelményeit már az új szemlélet szerint szabványosított vizsgálati eljárások határozták meg. Az ÉKME, illetve a BME Ásvány- és Földtani Tanszékén a zúzott kövekkel kapcsolatos kutatások azt eredményezték, hogy az 1970-es évek végére az építési kőanyagokkal kapcsolatos egységes szemléleti rendszerű szabványrendszer jelent meg. Ez a szabványsorozat kőzetszemléletű volt, a mintavételezéstől a vizsgálati eljárásokon keresztül a termékelőírásokig mintegy 50 szabványt tartalmazott. A szabványsorozat kimunkálásában a Műegyetem képviselői mellett az iparág kőbányáinak és kutatóintézeteinek neves szakemberei vettek részt. Ezek a szabványok határozták meg a vasúti felépítményekbe beépített kőanyagok minősítését, beépíthetőségük felté­teleit, a vonatkozó MÁV-előírások, illetve -utasításokban foglaltak szerint.
A vasúti ágyazatba beépített zúzott köveket 1959-ig alsó és felső szemnagysághatárral megadott geometriai tulajdonsággal és az ütőmunka elvén működő úgynevezett Stübel-vizsgálattal minősítették. Az építési munkákra előírás volt, hogy fővonalak csak magmás kőzetből épülhetnek. A Stübel-vizsgálatokat hazánkban kizárólagosan a MÁV Anyagvizsgáló Főnökség laboratóriuma végezte. Az 1959-ben megjelent MSZ 1992 számú szabvány vezette be a Los Angeles aprózódási vizsgálatot elsősorban az útépítési zúzott kövek vizsgálatára.
Az építési kőanyagokra vonatkozóan az 1970-es évek végén jelent meg az a szabványrendszer, amely egységes szemlélettel rendezte a mintavételezést, a vizsgálati módszereket, valamint az építési kőanyag termékekre vonatkozó minőségi követelményeket. Ebben a szabványrendszerben a halmazos termékeket geometriai tulajdonságaikkal a szemszerkezet- és a szemalakvizsgálatok eredményeivel, a kőzetfizikai tulajdonságokat pedig a Los Angeles, a Deval- és a Hummel-vizsgálatok eredményeivel minősítettük. A szabványsorozatból, és így a hazai vizsgálati és minősítési gyakorlatból, az ütés okozta aprózódással szembeni ellenállás vizsgálata kimaradt.
A termékszabványok közül a zúzott kövekre vonatkozó előírás az MSZ 18291 termékcentrikus szabványként készült, ami azt jelenti, hogy a bányaüzemek az általuk gyártott szabványos termékek széles körét kínálják, és a felhasználónak kell kiválasztania, hogy az adott beépítési célnak megfelelően mely terméket vásárolja meg és építi be.
A MÁV mint egyedi felhasználó a vasúti ágyazati kőanyagok vásárlásánál nem élt azokkal a lehetőségekkel, amelyeket az MSZ 18291 számú, „Zúzott kő” című szabvány minősítési követelményei rögzítettek. A vasúti ágyazatba beépíthető zúzott kövek minőségi kérdéseit belső utasításokkal – „MÁV által használt anyagok és eszközök minőségi átvétele” 76/1994. KgFF sz., 102.345/1995. PHMSZ számú utasítás – szabályozta. Ezekben az utasításokban a szemmegoszlásra, a szemalakra, a tisztaságra, a finomszem-tartalomra és a Los Angeles aprózódás mértékére voltak minősítő követelmények.
Az európai szabályozási rendben a vasúti ágyazati anyagokra vonatkozó termékszabvány hosszas előkészítő és egyeztetőmunka után, 2002-ben jelent meg. Az EN 13450:2002 számú, „Aggregates for railway ballast” című szabvány, amelynek angol nyelvű változatát jóváhagyó közleménnyel a Magyar Szabványügyi Testület MSZ EN 13450:2003 szám alatt (Kőanyagok a vasúti ágyazathoz címfordítással) nemzeti szabványként tette közzé. A MÁV Zrt. saját használatra, Kemény Ágnes osztályvezető közreműködésével magyar nyelvű fordítást készített.
Az új termékcentrikus szabványt – amelyben az eddigi vizsgálati gyakorlattól eltérő vizsgálati eljárások is megjelentek, arra irányította a figyelmet, hogy az ágyazati kőanyagok minőségének tanúsítása – átfogó kutatási munka eredményeinek felhasználásával lehet használni.
Az európai szabványok bevezetésével és a korábbi magyar szabványok fokozatos visszavonásával megnövekedett az olyan kutatásokra vonatkozó igény, amelyek a korábbi és az új előírások közötti követelmények összevetését célozták meg. Ennek eredményeként jött létre a MÁV Zrt. Vezérigazgatóság képviseletében a Pálya- és Mérnöki Létesítmények Igazgatósága részéről kutatás-fejlesztési tevékenység végzésére kötött vállalkozási szerződés a Budapesti Műszaki és Gazdaságtudományi Egyetem Építőanyagok és Mérnökgeológia Tanszék, majd az építőmérnökkari átszervezés után az Építőanyagok és Magasépítés Tanszék között a kutatás-fejlesztési szerződéssorozat. A kutatási munka

  • 2007–2012 között a „Vasúti ágyazati anyag entrópia tulajdonságainak és azok energiaszemléletű hatásainak vizsgálata az MSZ EN 13450:2003 számú szabvány rendjében” címmel, majd ennek folytatásaként
  • 2012–2017 között „A vasúti zúzott kő ágyazati kőgerenda vizsgálata dinamikus és egyéb igénybevételek hatására” címmel folyt.

Jelen tanulmányban a kutatási munka fő eredményeit – Türk István főmérnök (MÁV Zrt.) kezdeményező és irányító tevékenységére emlékezve – nem időrendi sorban, hanem az eredmények hasznosíthatósága, az eredmények egymásra hatását bemutatva közöljük, hiszen a kutatási munka eredményeiről a Sínek Világa szaklapban folyamatosan tájékoztattuk az érdeklődőket [1–4].

A kutatási munka eredményei

Az MSZ EN 13450:2003 termékszabvány rendszerbe állítása egy sor kérdést vetett fel, mivel a termékszabvány tartalmazott olyan vizsgálati eljárásokat, amelyek ellentétesek voltak az európai szabványokban megfogalmazott eljárásokkal. Nevezetesen a Los Angeles, a mikro-Deval- és a szulfátos kristályosítási vizsgálat esetén, amelyeket a vizsgálati szabványok szerint 10/14 szemnagysághatárú vizsgálati mintán, míg a vasúti ágyazati kőanyagokat 31,5/50 mm szemnagysághatárú termékmintán kell vizsgálni. A vizsgálatokhoz, a vizsgálati eljárások átértékelésén túlmenően, új vizsgálóberendezések beszerzésére is szükség volt. A megkülönböztetés a vizsgálatok megnevezésében is meg kellett, hogy jelenjen. Így megkülönböztetésül „vasúti Los Angeles vizsgálat”, „vasúti mikro-Deval-vizsgálat” és „vasúti kristályosítási vizsgálat” megnevezést használjuk az eredmények – az LARB, az MDERB és az SMRB értékek – megadásánál is.
A geometriai tulajdonságok vizsgálatánál a vasúti ágyazati kőanyagok szemszerkezetére alsó és felső határértékekkel adott szemmegoszlási görbék (1. ábra), valamint az apró- és finomszem-tartalomra határértékek jelentek meg. A szemalak megítélésére a lemezességre (FI lemezességi számot) és a szemalakra (SI alaki tényezőt) vezették be.

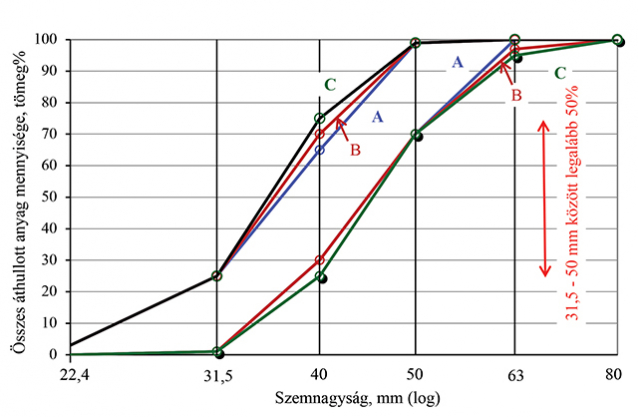

1. ábra. 31,5–50 mm szemnagyságú, A–C szemmegoszlási osztályú vasúti ágyazati zúzott kő szemmegoszlási határgörbéi az MSZ EN 13450:2003 szabvány szerint

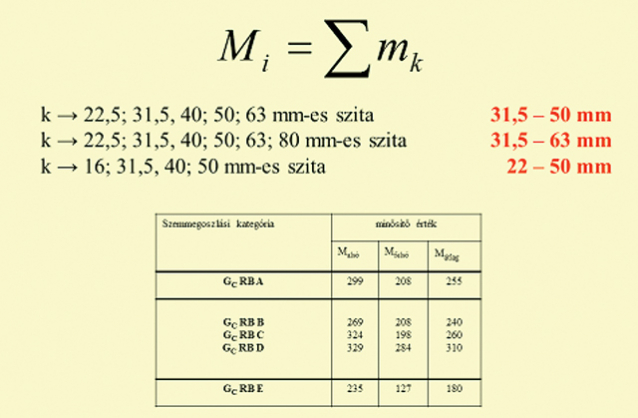

2. ábra. A szemmegoszlási görbe kezelése a metszékek alapján
A vizsgálati eredmények értékelését a szemszerkezetben bekövetkező változások megadásával javasoltuk. A szemmegoszlási görbében a fennmaradt szemnagyságú metszékeiből képzett modulus (M) segítségével (2. ábra):


ahol mi a vizsgálati tervben megadott di mm szitákon fennmaradt anyag tömegszázalékban.
A szemszerkezetben bekövetkező változások megítélése, javaslatunk szerint, a változási jellemzővel (λ) történhet (3. ábra).
A szemalak minősítésére az európai szabványrendszerben két vizsgálati módszert szabványosítottak, nevezetesen:
• a résrostával végzett lemezességi szám (FI) meghatározása, valamint
• a tengelyarányok mérésével meghatározott alaktényező (SI).

A cikk folytatódik, lapozás:1234Következő »

Irodalomjegyzék

  • 1. Bobály J, Gálos M. Szemalak hatása a Vasúti Los Angeles és a vasúti mikro-Deval vizsgálatok eredményeire. Sínek Világa 2016;LVIII(5):8-14.
  • 2. Gálos M, Kárpáti L, Szekeres D. Ágyazati kőanyagok – Kutatás és vizsgálatok (1. rész). Sínek Világa 2010;LII(6):2-9.
  • 3. Gálos M, Kárpáti L, Szekeres D. Ágyazati kőanyagok – Kutatás és vizsgálatok (2. rész). Sínek Világa 2011;LIII(1):6-13.
  • 4. Gálos M, Kárpáti L, Szekeres D. Ágyazati kőanyagok – Kutatás és vizsgálatok (3. rész). Sínek Világa 2011;LIII(2):2-5.
A teljes cikket megtalálja a folyóirat 2021 / 3. számában.
