A cégünk által fejlesztett készülék két paraméterből, a túlemelésből és a mérendő sínszál vízszinteshez képesti pozíciójából határozza meg a síndőlés értékét, amelyet az Európai Unión belüli vasúti rendszerek kölcsönös átjárhatósági műszaki előírásai (ÁME) részleteznek (EU 2016/797). Az előírás szerint az átmenő vágányokban a sínnek a vágánytengely felé kell dőlnie, ennek értékét 1:20 és 1:40 közötti tartományból kell kiválasztani. Az optimális élettartamok (sín, kerék) a dőlésérték és további pályaparaméterek, valamint az ezekhez tartozó megfelelő kerékprofil párosítással biztosíthatók. Ennek megfelelően a legelterjedtebb névleges dőlésértékek országonként különbözhetnek (1. táblázat).

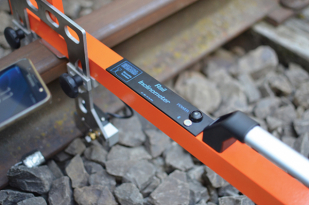

A műszert a hazánkban alkalmazott sínek geometriájára alakítottuk ki a MÁV48-tól R65-ös méretig. Az eszközben két nagy pontosságú digitális szögmérő méri az adatokat, amelyekből számolt értékek Bluetoothon érkeznek meg a felhasználó androidos készülékére. A síntalp felső felületére felülő ütközők pozicionálják a sínszálat körülölelő keretet, így kiágyazásra nincs szükség, a mérés gyorsan elvégezhető. A mérőkészülék egy ellenőrző testtel nullázható, majd a mérés során mind a túlemelés-, mind a dőlésértékek menthetők, táblázatos formátumban exportálhatók. Az eszköz mérés közben felfekszik mindkét sínszálon, de galvanikus kapcsolatot nem teremt, a sínáramkörökre nincs hatással (7. ábra).

Egyed Ottó: SidePull Light

Egyed Ottó
gépészmérnök

A gödöllői Szent István Egyetemen 2017-ben gépészmérnöki (BSc), majd 2020-ban gépészmérnöki (MSc) oklevelet szerzett. Munkáját 2017-ben kezdte meg a Metalelektro Méréstechnika Kft.-nél mint fejlesztőmérnök. Területe többek között a kerék-sín súrlódási tényező mérése.

A TSH mérésére az 1980-as években a MÁV szakemberei fejlesztettek egy mechanikus mérőeszközt, amelynek mérési eredményeiből kötött algoritmussal kiszámolható a semleges hőmérséklet. Ezt a mérési eljárást alapul véve fejlesztettük ki a mai kor műszaki lehetőségeihez igazítva a SidePull Light eszközt.

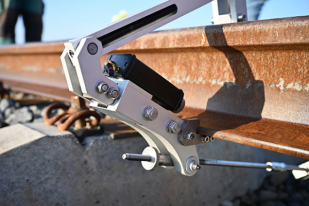

Az erőt közvetett módon, nyúlásmérő bélyegekkel, az elmozdulást digitális szögmérővel, a sínhőmérsékletet infrahőmérővel mérjük. A műszer és az érzékelők egy egységet képeznek a húzóelemmel. Az eszköz egyik végével a lekötött sínszálhoz kapcsolódik, míg a részlegesen feloldott és görgőre helyezett sínszálra szereljük fel a 8. ábrán látható húzó-mérő egységet. A sínszál oldalhúzását kétkarú emelő biztosítja, amelyet egy menetes orsó forgatásával lehet feszíteni.
A SidePull Light eljárás lényege a kiértékelésben van. A korábban említett mérési eljárásban síntípustól függő tényezőkkel lehetett számolni. Az új síntípusok megjelenésével a szükséges tényezők csak kísérleti úton határozhatók meg.
A SidePull Light az egyes síntípusokra különböző feszültségállapotokon végrehajtott szimulációk erő-elmozdulás jelleggörbéinek felhasználásával határozza meg a semleges hőmérsékletet. Kompenzálja az alátétlemeztől eltérő magasságú emelésből származó erőket, valamint lehetőséget biztosít a sínkopás figyelembevételére. A szimulációs eljárás lehetővé teszi új síntípus felvételét a keresztmetszeti rajz alapján pályában történő tesztek nélkül.
A mérés során kialakuló erő-elmozdulás görbe illeszkedik egy hőmérséklet-változási görbéhez, amelyhez hozzáadva a sín pillanatnyi hőmérsékletét, illetve levonva a görgő okozta hatását, megkapjuk a semleges hőmérséklet értékét, amelynek pontossága mindent összevetve ±0,5 °C. A mérés nehézségét egyedül a pálya megbontása és helyreállítása jelenti, amely jól megszervezett pálya- és mérési munka esetén 30 perc alatt elvégezhető, akár a menetrend szerinti vasútforgalom megzavarása nélkül is vonatmentes időszakban.
