Az első magyar, műanyag szállal erősített és füvesített villamospálya (2. rész) – A szegedi 2-es és 3-as villamosvonal

Szegeden a 2-es villamosvonal teljes hosszában, 2025 vfm hosszban CDM-QTrack rendszerben kiépített, kétvágányú füvesített, öntözött kialakítású, melyben 3 db füvesített kitérő és 2 db mikroszál-erősítésű beton pályalemezes kitérő lett kiépítve műanyag georács erősítéssel (TENSAR SS 100). A kis sugarú ívekben a pályagerendákba épített sínkenők üzemelnek. Az ívekben csikorgást gátló felhegesztése történt. Az előző részben a tervezésre helyeztük a fő hangsúlyt, ezúttal a vonalakat és a megvalósult szerkezeteket mutatjuk be.

A CDM-QTrack rendszerből épített pályagerendás füvesített szerkezeteket alkalmassá tettük a kis sugarú ívekben R = 24,00 m történő alkalmazásra is. Ezt az I 80 acél összekötő elemek méretezés szerinti sűrítésével, a gerendaméretek és azok vasalásának megnövelésével értük el. Ezekben az ívekben P 37 A sínek épültek be. A vonalon 5 db vasbeton szerkezeti lemezes bazaltbeton pályalemezes átjáró létesült. A jelzőlámpát vezérlő induktív hurkok füvesített EPC mikroszál-erősített betonteknő szerkezetből épültek 3,0 m hosszban, füvesített kivitelben. A kitérők vezérlése 12,0 m hosszú füvesített EPC mikroszál-erősített betonteknő szerkezetből épült, füvesített kivitelben. A beépített kitérők talpfa és kapcsolószer nélküli CDM rendszerű beágyazott gumiprofil kialakításúak. A CDM rendszerű füvesített villamospálya Nyugat-Európában már megépült szerkezetei, keresztmetszeti méreteiben robusztusabb kialakításúak (1. ábra), mint az általunk tervezett (2. ábra) szerkezetek.

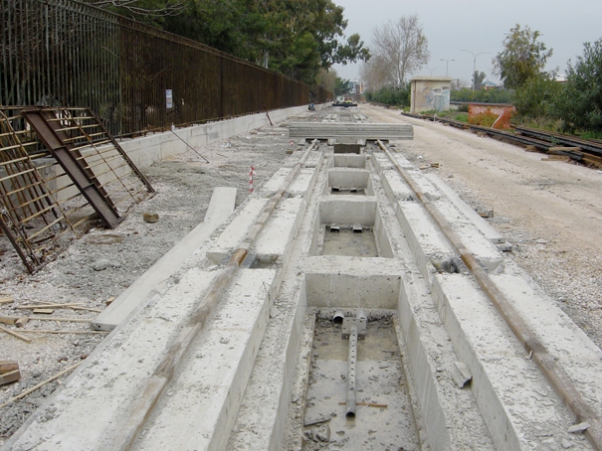

1. ábra. Külföldi példa pályagerenda kialakítására

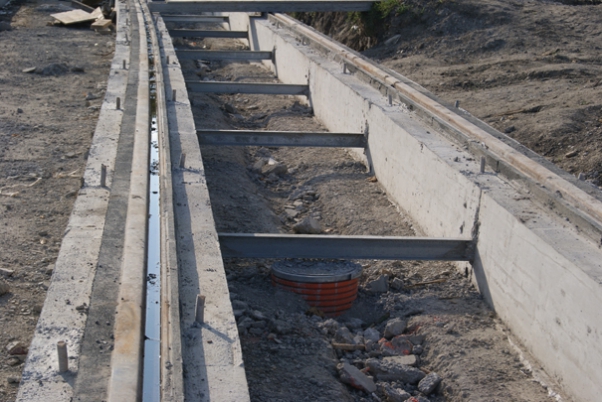

2. ábra. A 2-es villamosvonal pályagerendás szakasza
A külföldi példák esetében a síneket magukba foglaló gerendákat, azok alsó síkjában kiépített összekötő vasbeton elemek kapcsolták össze. Az ilyen ke­reszt­metszetek alkalmazása több zsaluzással, a szerkezeti elemek kb. 10-15 cm-es magasságnöveléssel, vagyis jelentős többletköltséggel járt volna. Az alsó összekötő elemek nem teszik lehetővé a jól működő szivárgóhálózat beépítését. A szivárgóhálózat lejtését a CKT alapréteg építése során terveztük kialakítani, melyben a lejtések is pontosan megépíthetők. A 2-es villamosvonal pályagerendás szakaszának ívben, P37 a sínnel, l 80 tartóval kialakított szakasza túlemeléssel a 3. ábrán, míg egyenesben Ri 59 sínnek és I 80 tartóval történő kialakítása a 4. ábrán látható. Az itt bemutatott keresztmetszet 40 mm alatti túlemelésig, gyalogos átvezetésnél és hosszvasak toldásánál alkalmazható.

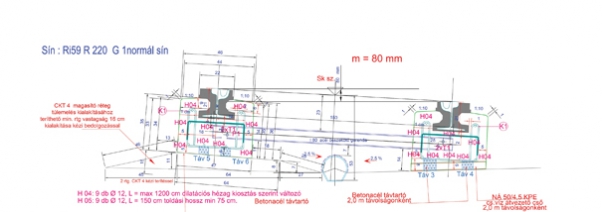

3. ábra. A 2-es villamosvonal pályagerendás szakasza ívben

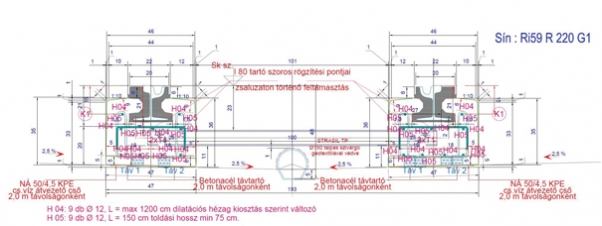

4. ábra. A 2-es villamosvonal pályagerendás szakasza egyenesben
