Kis nyílású műtárgyak csatlakozó szakaszainak vizsgálata

A cikkben a szerzők az eltérő szerkezetű és rugalmasságú vasúti pályaszakasz viselkedését vizsgálták dinamikus hatásra, végeselemes programmal, PLAXIS 3D szoftverrel. A tanulmány puha agyag talajba épített, B méretkategóriás műtárgy előtti és utáni átmeneti szakasz viselkedését vizsgálja, különös tekintettel az olyan tényezőkre, mint a vonatsebesség, a töltésmagasság, illetve az átmeneti zónában kialakuló süllyedéskülönbség.

A vasúti vágány alátámasztásának merevségi viszonyai fontosak mind az al­épít­mény­koronának, mind pedig a vágány elemeinek igénybevétele, a kialakuló elváltozások (pl. alépítményi deformációk) szempontjából. A kérdésnek különösen ott van jelentősége, ahol hirtelen, egy keresztmetszetben jelentős szerkezeti változás található a pályában. A hazai vasúthálózaton ilyen helyet jelent a folyópálya és a hídszerkezeten átvezetett vágány csatlakozása, vagy az alagút és a folyópálya találkozása, de ide sorolhatók a kis takarású rövid műtárgyak és csatlakozó szakaszaik is. Számos példa igazolja, hogy a nem kellően körültekintő műszaki megoldások olyan elváltozásokat, sérüléseket eredményeznek, amelyek akár hosszabb idejű sebességkorlátozások bevezetését te­szik szükségessé, vagy éppen túl gyakori beavatkozásokat (pl. FKG szabályozás) követelnek, és mindezek nagymértékben drágítják a fenntartást.
A vasúti pályákban az átmeneti zóna olyan pályaszakasz, ahol eltérő merevségű zónák között változó merevségű pályatestet alakítanak ki. Az 1. ábra érzékelteti a probléma lényegét, a hirtelen merevségváltozás következtében kialakuló süllyedéskülönbséget. Közismert, hogy a vasúti fenntartási költségek csökkentéséhez a pályaszerkezet egyenletes függőleges merevségű alátámasztásának biztosítása és ennek időben és térben való fenntartása szükséges. A támaszmerevség vonal menti állandósága a hídfők, alagutak, átereszek földműre épített pályaszakaszokhoz ké­pesti nagy merevsége miatt nyilvánvalóan nem tud teljesülni. Ezeken a helyeken a legtöbb, ami elérhető, hogy az átmenet a merev és a kevésbé merev szakaszok között kellően kis gradiensű legyen. Az átmeneti zónák egyebek között ezt a fokozatos merevségbeli átmenetet hivatottak szolgálni, ahogy az a 2. ábrán is látható.

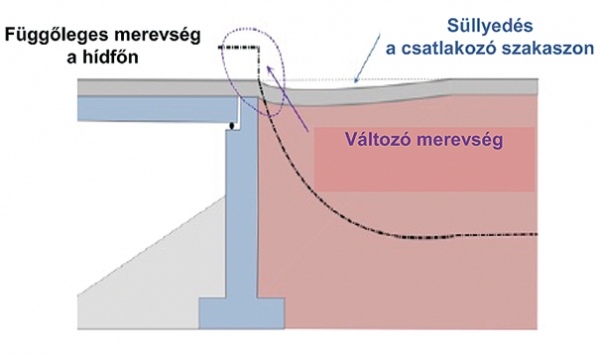

1. ábra. A merevségváltozás hatása a pálya-műtárgy csatlakozásánál

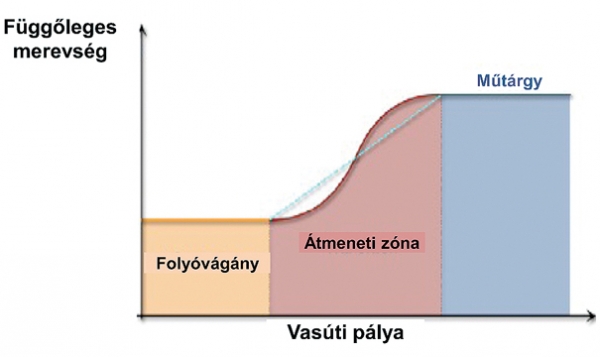

2. ábra. Átmenet a merevségben

Az ERRI [1] rámutatott, hogy az átmeneti zónában a vasúti pálya viselkedését befolyásoló tényezők részben külső hatásból (tengelyterhelés, időjárási viszonyok, sebesség, vibráció) erednek, részben geotechnikai eredetűek (alépítmény, altalajviszonyok), részben szerkezeti (statikai rendszer, hajlítási merevség, oldalirányú mozgás, kölcsönhatás a vasút és a híd között), illetve vasúttervezési okokra (merevség, síndilatációs szerkezetek elhelyezése) vezethetők vissza.
Az átmeneti zónák kapcsán felmerülő hibák csökkentésére számos módszert ismernek és alkalmaznak. Az átmeneti zóna célja kivétel nélkül a „puha” töltésről a merev hídfőre, illetve egyéb szerkezetre való haladáskor várható hirtelen merevségváltás elsimítása.
A „puha” oldalon az átmenet elsimítására használatos módszerek a nemzetközi szakirodalom alapján a többi között a hosszú keresztaljak használata, a változó keresztaljkiosztás, az aljközök meleg asz­faltos kiöntése, geotextília beépítése, talajstabilizálás, merevítő sínszálak vagy úszólemez beépítése. Míg a merev oldal puhítására alkalmas módszer a rugalmas sínalátétek, aljpapucsok, műanyag keresztaljak vagy alágyazati szőnyegek használata.
Az átmeneti szakaszon használt megoldás hatékonyságának biztosításához, annak tervezésekor figyelembe kell venni a pálya diszkontinuitásaihoz kapcsolódó merevségi kérdéseket. Az átmeneti szakaszok kapcsán a hibák kialakulásának komplex elemzése megkerülhetetlen. Az át­meneti szakaszra jellemző, fokozatos állagromlással járó mechanizmusok megértéséhez a dinamikus és térbeli hatások figyelembevétele kulcsfontosságú.
A jelenség feltárásához és elemzéséhez numerikus 3D modellt építettünk, amelyet az alábbiakban – az ezzel végzett szimulációk első eredményeivel együtt – mutatunk be.

Modellezési elvek

A tanulmányban egy 2,0 m × 2,0 m nyílású zárt vasbeton kerethíd felett áthaladó vasúti teher hatását vizsgáljuk a PLAXIS 3D végeselemes program dinamikus moduljának segítségével. A 3. ábrán látható az áteresz hosszmetszete a talajprofillal együtt. A modellben a felső 5 m vastag puha agyagréteg alatt tömör homok található 15 m vastagságban. A puha réteg felett modelljeinkben változó, H = 0,2,–4 m magas, 1:1,5 rézsűhajlású homoktöltés adja a vasúti pálya alátámasztását. A zúzottkő ágyazat hatékony vastagsága 0,35 m. A modellezés során 96 m hosszú és 45 m széles területet vizsgálunk. A határfelületekről való visszaverődés minimalizálása végett a modell szélein viszkózus határfelületi elemeket alkalmaztunk. A vasúti sínt gerendaelemként modelleztük, melynek keresztmetszeti paraméterei alapján számítható hajlítási és normálmerevség megegyezik az UIC 60 rendszerű sínével. A B 70 jelű szabványos keresztalj szintén gerendaelemként szerepel, annak megfelelő inercianyomatékkal és keresztmetszeti területtel. A vasúti sín és a keresztaljak mechanikai jellemzőit az 1. táblázat foglalja össze. A modellben levő 121 db keresztalj tengelytávolsága egyenletesen 60 cm. A 4. ábra a felépített PLAXIS 3D modellt mutatja. A vonatot az Eurocode-ban megadott LM 71 jelű tehernek megfelelően 8 db 125 kN-os dinamikus pontszerű kerékteherrel vettük figyelembe.

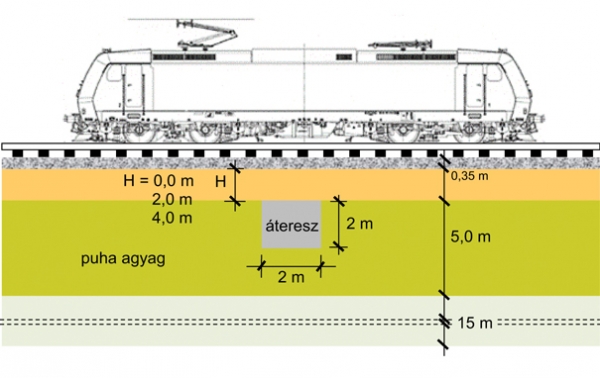

3. ábra. A pálya sematikus hosszmetszete

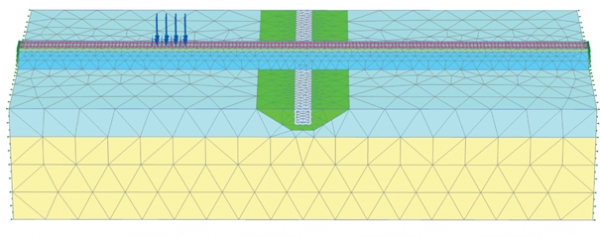

4. ábra. A pálya PLAXIS 3D modellje az áteresszel

A cikk folytatódik, lapozás:123Következő »
