A tömegmérés, valamint a fényképezés a 2. pont szerinti azonosítók szerint regisztrálva történt.
A 4. pont esetében azt is rögzítettük, hogy a köveket melyik sorban helyeztük el. A sorok számozását minden esetben a KPE-cső aljáról kezdtük 1-es számmal. Az egyes mintáknál 5-7 sornyi kő fért el a kb. 150 mm magassági korláton belül (ez a kövek méretétől és alakjától is függött). A kövek aprózódását a sorokban lévő elhelyezkedés szerint is értékeltük.
Az egylépcsős terhelés a háromlépcsőstől annyiban különbözött, hogy a fenti listában a 6. pontnál nem 300 kPa, hanem 1800 kPa feszültségig terheltük a mintát, valamint a 8–11. pontok kimaradtak.
Megjegyezzük, hogy különösen kell ügyelni arra, hogy a terheléses mérés és a CT röntgenfelvételek készítése között, a KPE-csövet nagyon óvatosan kell szállítani (a két labor 50-100 m-re van egymástól). A kézben szállítás és a ki-be helyezés során figyelni kellett arra, hogy ne mozdulhassanak el a kövek a KPE-csőben.
Az Yxilon Modular CT röntgenberendezés 450 kV-os csövét használva a műszer 1260 db függőleges metszetű képet készített a KPE-csöves mintáinkról, azaz kb. 0,286°-onként (360°/1260) készült 1-1 metszet, amiből 3D térfogati modellt állít össze a berendezés szoftvere. A CT-­berendezés alapadatai korábbi cikkeinkben megtalálhatók [9].

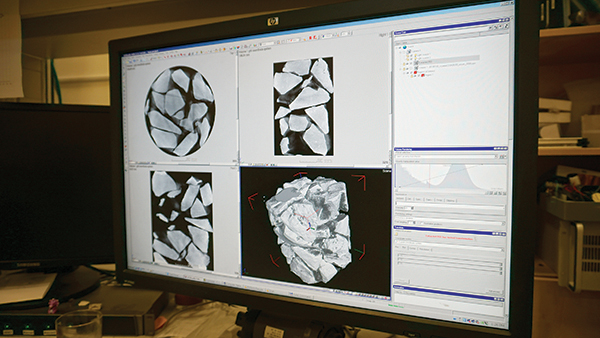

A CT röntgenmérésekről készült fotót mutat a 11. ábra.

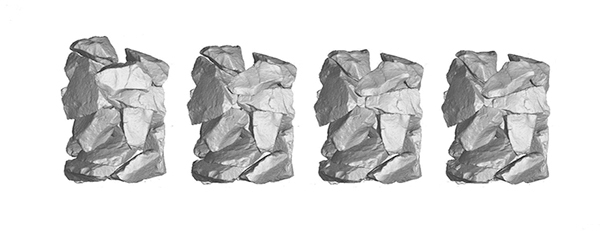

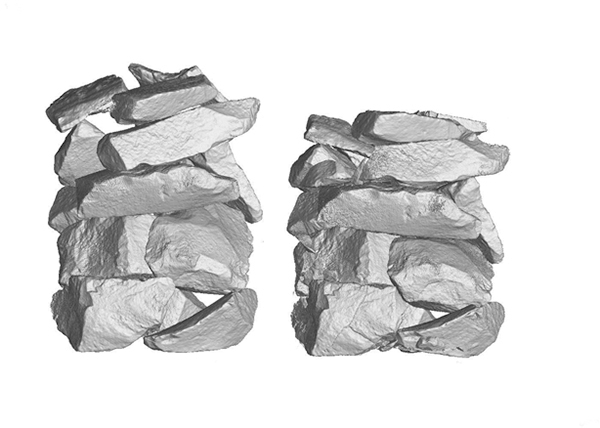

A 12. és 13. ábrákon láthatók a CT-­berendezés szoftvere által készített felvételek. A 12. ábrán a háromlépcsős terhelés utáni állapotokat figyelhetjük meg (balról jobbra haladva: 0, 300, 600 és 900 kPa terhelés után), míg a 13. ábrán az egylépcsős terhelést mutatjuk be (balról jobbra haladva: 0 és 1800 kPa terhelés után).
A minták terhelése során arra jutottunk, hogy a terhelési sebességet fontos tényezőként kell figyelembe venni a jövőben.

Megállapítások és problémák

A megelőző publikációinkban releváns korrelációkat mutattunk be grafikonokon a paraméterek és a fárasztási ciklusszám függvényében [9]. Az acélládában végzett laboratóriumi vizsgálat időigényessége miatt kezdtük el más módszerek kidolgozását – mint a CT röntgenberendezés bevonása –, mivel az 5 millió ciklusos fárasztás egy mintán mindent beleszámolva 1-1,5 hónapot vett igénybe, és minden fárasztási vizsgálathoz „új” zúzottkövet használtunk fel (100 000, 200 000, 500 000… stb. ciklusszámnál).
