Az első magyar, műanyag szállal erősített és füvesített villamospálya (1. rész) – A szegedi 1-es és 3-as villamosvasút tervezése

Magyarország nagyvárosaiban az elmúlt 6-7 évben megújultak a városi villamosvonalak. Az uniós fejlesztések a mobilitást, a környezetvédelmet és az utazási komfort növelését, továbbá a személygépjármű-forgalom csökkentését irányozták elő. A tömegközlekedés, ezen belül a villamosvonalak fejlesztése, korszerűsítése létkérdés a nagyvárosi közlekedésben. Azonban a villamosvonalaknak nemcsak a fizikai megléte fontos, hanem annak ár-érték aránya, kialakítása, korszerűsége, alacsony fenntartási és üzemeltetési költsége, a szerkezetek hosszabb élettartama, jobb minősége, magasabb működési biztonsága. A tervezők feladata a pályák környezethez való illeszkedése, az „ökológiai lábnyom” szem előtt tartása, valamint a környezeti változások (például klímaváltozás, felmelegedés, csapadékhiány) által az utazóközönségre és nem utolsósorban a szerkezetekre gyakorolt kedvezőtlen hatások (például hőszigetek) kiküszöbölése vagy csökkentése is. A cikk célja, hogy a tervezés során szerzett tapasztalatainkat és ismereteinket közreadjuk, segítve a beruházókat és üzemeltetőket munkájukban és döntéseik meghozatalában.

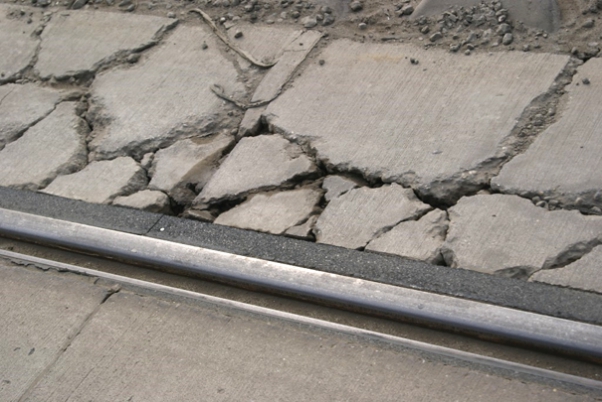

4. ábra. Pályalemezromlás az 1-es sz. villamos B, D szakaszán

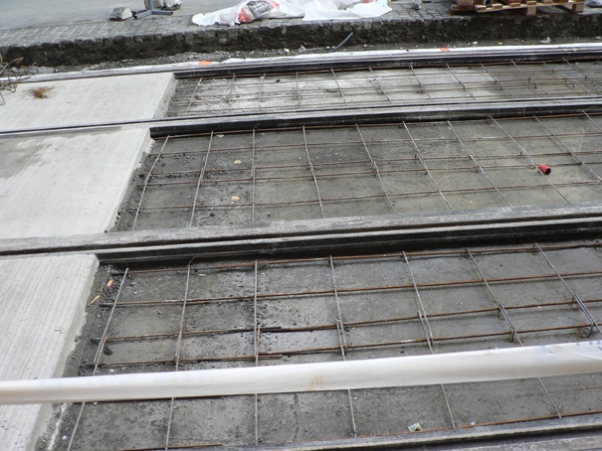

5. ábra. Bekötővassal kiépített pályalemez a betonozás előtt

A pálya szerkezeti lemezből és az ezen levő burkolatból áll. A burkolat lehet bazalt kockakő, kiselemes betonlap burkolat és zúzottkő kopóbeton. A CDM rendszerű közúti villamospályák esetén a befüggesztett síneket befoglaló EPC műanyag szálerősített méretezett lemezt, amelyre csak a villamosszerelvény terhei hatnak, szerkezeti lemeznek nevezzük. A szerkezeti lemezzel bekötővasak útján kapcsolatban lévő, utólag bebetonozott EPC műanyag szállal erősített bazaltbeton burkolatot (méretezett lemezt) pályalemeznek nevezzük.
A bazalt kopóbetonba méretezett hálós vasalás és az EPC BarChip 48 szálerősítés került. A villamospálya szerkezeti lemezét a villamos és a közúti forgalom együttes terheire méreteztük, átjárókban és vegyes forgalmú szakaszokon. A szerkezeti lemezre kerülő pályalemezt már csak a közúti forgalom terheire kell méretezni, figyelemmel a szerkezeti lemez által biztosított alátámasztásra. Ha a pályalemezen nincs közúti járműközlekedés, akkor csak a hőmérséklet-változás okozta feszültségekre kell méretezni.

A cikk folytatódik, lapozás:« Előző123Következő »

Irodalomjegyzék

  • British-Adopted European Standard: Fibres for concrete. Polymer fibres. Definitions, specifications and conformity, Standard BS EN 14889-2:2006 (2006).
  • Japan Society of Civil Engineers (1985) Method of test for flexural strength and flexural toughness of SFRC, Japan Concrete Institute.
  • The Concrete Society UK (2003) Technical Report No. 34, The Concrete Society UK.
  • RILEM TC 162-TDF (2003) Test and design methods for steel fibre reinforced concrete, Materials and Structures, Vol. 36. pp. 560–567.
  • Juhász Károly Péter: Mikro és makro szintetikus szálakkal készített beton próbatestek vizsgálata. Építés-Építészettudomány, 42:(1-2) pp. 57–71. (2014).
  • Juhász Károly Péter: A Nagy Törés, 2012.
  • http://szt.bme.hu/files/juhasz/labor/BME_The_big_crack_2012.pdf
  • Juhász Károly Péter: The Big Crack 2 – European fibres 2012.
  • http://szt.bme.hu/files/juhasz/labor/European%20fibers_ENG_email.pdf
A teljes cikket megtalálja a folyóirat 2015 / 2. számában.
