Az első magyar, műanyag szállal erősített és füvesített villamospálya (1. rész) – A szegedi 1-es és 3-as villamosvasút tervezése

Magyarország nagyvárosaiban az elmúlt 6-7 évben megújultak a városi villamosvonalak. Az uniós fejlesztések a mobilitást, a környezetvédelmet és az utazási komfort növelését, továbbá a személygépjármű-forgalom csökkentését irányozták elő. A tömegközlekedés, ezen belül a villamosvonalak fejlesztése, korszerűsítése létkérdés a nagyvárosi közlekedésben. Azonban a villamosvonalaknak nemcsak a fizikai megléte fontos, hanem annak ár-érték aránya, kialakítása, korszerűsége, alacsony fenntartási és üzemeltetési költsége, a szerkezetek hosszabb élettartama, jobb minősége, magasabb működési biztonsága. A tervezők feladata a pályák környezethez való illeszkedése, az „ökológiai lábnyom” szem előtt tartása, valamint a környezeti változások (például klímaváltozás, felmelegedés, csapadékhiány) által az utazóközönségre és nem utolsósorban a szerkezetekre gyakorolt kedvezőtlen hatások (például hőszigetek) kiküszöbölése vagy csökkentése is. A cikk célja, hogy a tervezés során szerzett tapasztalatainkat és ismereteinket közreadjuk, segítve a beruházókat és üzemeltetőket munkájukban és döntéseik meghozatalában.


A tervezés során meg kell határozni a villamospálya használati élettartamát. Szeged esetében ez a fő szerkezetek­re 35 év. A méretezéshez előre meg kell becsülni az élettartam alatti mértékadó forgalom nagyságát az áthaladó egy­ség­ten­gelyszám meghatározásához. Az összevont egységtengelyszámot a szerkezeti lemez méretezéséhez a közúti és villamos egységtengelyszám összege adja. A villamos jármű egységtengelyszorzó számát a 4 tengelyes jármű esetén 1,4 értékben határoztuk meg. A villamospálya nyomvonalán csomóponttól csomópontig pontosan meg kell határozni a mértékadó terheket, majd a méretezés alapján a szerkezeti lemez EPC száligénye, a kopóbeton pályalemezek bekötővas és hálós vas igénye, továbbá EPC száligénye is meghatározható. Az egyes lemezek együttdolgozását hajlításra, az eltérő hőmozgás miatti feszültségkülönbségek felvételére és nyírásra méreteztük. A szerkezeti lemezeket 6–9 m-enként, a pályalemezeket 1,50–2,00 m-enként dilatáltuk. A szerkezeti és kopóbeton egymás fölé eső dilatációs hézagai képzett hézagok 1,5–2,0 cm szélességben. A kopóbeton átmenő hézag közötti hézagai vágott vakhézagok, de képzett hézagok is lehetnek. Ezzel a dilatációs kialakítással a nyári időszakban melegebb kopóbeton dilatációs feszültségei kisebb mértékűvé válnak, és a hidegebb szerkezeti lemezre, amelynek hőmozgása is kisebb a felső pályalemezétől, kevesebb feszültség fog átadódni. Az együttdolgozást kevesebb betonacél beépítésével lehet biztosítani (6. ábra).

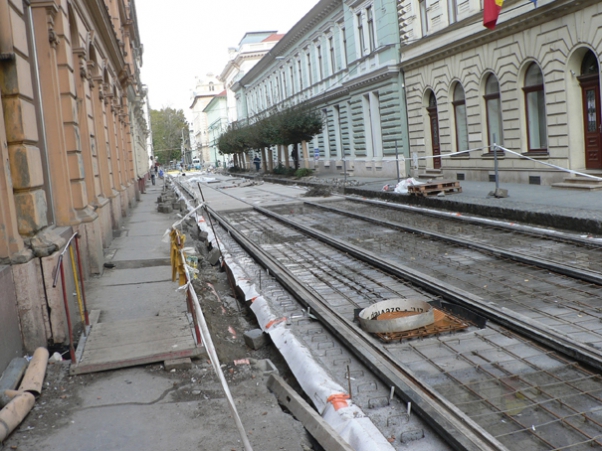

6. ábra. Bekötővassal kiépített rezgéscsillapított pályalemez betonozás előtt

A Szeged 1-es sz. villamosvonalnál az összekötő elemeket műanyag köpenycsőbe gyártották előre, acélbetétek beépítésével. A köpenycső a betontakarás csökkentése miatt vált szükségessé (7. ábra). A szivárgócső DN 150, minden esetben az összekötő elemek alá épült be (8. ábra). Ennek hosszirányú lejtését a CKT alaprétegben terveztük kialakítani, melyet a hossz-szelvényeken és a részletes csapadékvíz-elvezetési helyszínrajzon határoztunk meg, melyen a gyűjtőaknák és vágányvíztelenítés is fel van tüntetve, a tervezett bekötésekkel együtt.

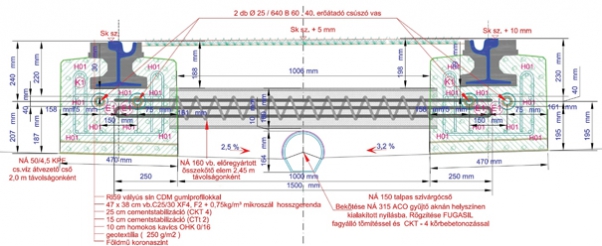

7. ábra. Az 1-es sz. villamosvonal füvesített gerendás felépítmény előre gyártott műanyag köpenyes távtartóval (Mintakeresztszelvény)

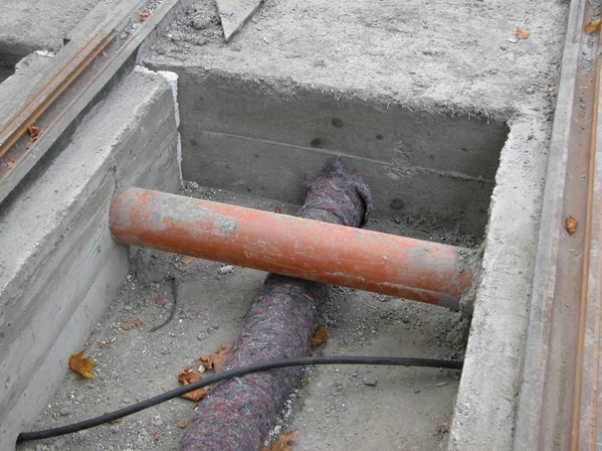

8. ábra. Az 1-es sz. villamosvonal füvesített gerendás felépítmény előre gyártott műanyag köpenyes távtartóval

Az 1-es sz. villamos elkészült pályája a 9. ábrán látható.

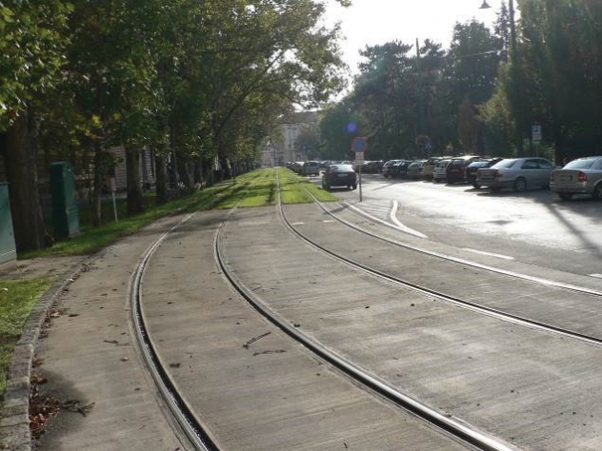

9. ábra. Az 1-es sz. villamosvonal rezgéscsillapított szakasza és a Széchenyi téri füvesített szakasz



A cikk folytatódik, lapozás:« Előző123

Irodalomjegyzék

  • British-Adopted European Standard: Fibres for concrete. Polymer fibres. Definitions, specifications and conformity, Standard BS EN 14889-2:2006 (2006).
  • Japan Society of Civil Engineers (1985) Method of test for flexural strength and flexural toughness of SFRC, Japan Concrete Institute.
  • The Concrete Society UK (2003) Technical Report No. 34, The Concrete Society UK.
  • RILEM TC 162-TDF (2003) Test and design methods for steel fibre reinforced concrete, Materials and Structures, Vol. 36. pp. 560–567.
  • Juhász Károly Péter: Mikro és makro szintetikus szálakkal készített beton próbatestek vizsgálata. Építés-Építészettudomány, 42:(1-2) pp. 57–71. (2014).
  • Juhász Károly Péter: A Nagy Törés, 2012.
  • http://szt.bme.hu/files/juhasz/labor/BME_The_big_crack_2012.pdf
  • Juhász Károly Péter: The Big Crack 2 – European fibres 2012.
  • http://szt.bme.hu/files/juhasz/labor/European%20fibers_ENG_email.pdf
A teljes cikket megtalálja a folyóirat 2015 / 2. számában.
