A vizsgálatok végrehajtása

A tolnanémedi hídon vizsgálataink során meghatároztuk
– a hídszerkezet ágyazathatároló lemezének hosszirányú mozgását a hídfőre szerelt ágyazathatároló lemezhez (fixponthoz) képest a jobb sínszál külső oldalánál, a híd mindkét végénél;
– a híd fix saru (kezdőpont) felőli végénél

• a hídon lévő jobb sínszál hosszirányú mozgását a hídfőre szerelt ágyazat­határoló lemezhez képest;
• a síndilatációs készülék sínszálainak egymáshoz viszonyított mozgását;

– a mozgó saru (végpont) felőli hídfőnél a híd ágyazathatároló lemezéhez képest

• a földművön lévő sínszál hosszirányú mozgását, valamint
• a síndilatációs készülék fősínjének a mozgását.

A pincehelyi hídon az alábbi hosszirányú mozgásokat határoztuk meg a híd mindkét végénél:
– a külső (túlemelt) sínszál mozgását a hídfőre szerelt ágyazathatároló lemezhez (fixponthoz) képest;
– a hídszerkezet ágyazathatároló lemezének mozgását a hídfőre szerelt ágyazathatároló lemezhez képest a külső sínszál külső oldalánál.
A műszerek elhelyezését a pincehelyi híd mozgó saru – végpont – felőli végénél az 5. ábra szemlélteti. A fix saru felőli végnél a műszereket hasonlóképpen helyeztük el.
A próbaterhelést Pincehelyen 2017. augusztus 29-én a 628-168 (M62) és a 459-021 (M61) pályaszámú mozdonyokkal végezték, Tolnanémedinél 2017. augusztus 30-án a 628-168 (M62) és a 459-022 (M61) pályaszámú mozdonyokkal hajtották végre. A mozdonyok összekapcsolva közlekedtek.

A mérési eredmények

Statikus terhelés

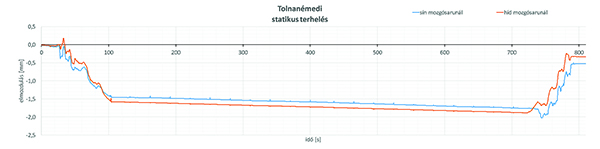

A tolnanémedi híd statikus terhelésekor a járművek a fix saru felől haladtak fel a hídra, majd tartózkodás után a mozgó saru irányába haladtak le. A mozgó saru felőli hídvégnél a híd ágyazathatároló lemezének és a sínnek a vízszintes hosszirányú elmozdulását a hídfőhöz rögzített ágyazathatároló lemezhez mint fixponthoz képest a 6. ábra mutatja. A híd ágyazathatároló lemeze a mozgó saru felőli hídfőnél 1,89 mm-t, a fix saru felőli hídfőnél 1,25 mm-t mozdult el hosszirányban. A sín hosszirányú elmozdulása a mozgó sarunál 2,03 mm, a fix sarunál 0,74 mm volt.

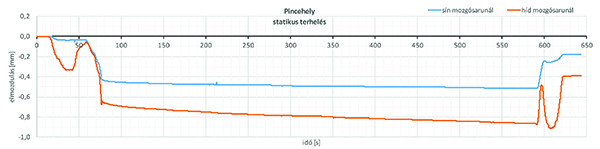

A pincehelyi híd statikus terhelésekor a mozdonyok Pincehely – a fix saru – felől haladtak fel a hídra, majd tartózkodás után szintén a fix saru irányába haladtak le. A 7. ábra a mozgó saru felőli hídvégnél feltünteti a híd ágyazathatároló lemezének és a sínnek a vízszintes hosszirányú elmozdulását a hídfőhöz rögzített ágyazathatároló lemezhez mint fixponthoz képest. A híd ágyazathatároló lemeze a mozgó saru felőli hídfőnél 0,92 mm-t, a fix saru felőli hídfőnél 0,54 mm-t mozdult el hosszirányban. A sín hosszirányú elmozdulása a mozgó sarunál 0,52 mm, a fix sarunál 0,58 mm volt. Pozitív elmozdulás esetén a sín és az ágyazathatároló a híd közepe felé mozdult.

Konstans sebességű áthaladás

A tolnanémedi hídon 40 km/h sebességű mozdonyáthaladás során mért elmozdulásokat a 8., 9. ábrák tüntetik fel. A mozgó saru felől a fix saru felé történő haladás – 1. táblázat szerinti 6. sz. futam – esetében a híd ágyazathatároló lemezének hosszirányú elmozdulása a mozgó saru­nál 1,65 mm, a fix sarunál 1,58 mm, a sín elmoz­dulása a mozgó sarunál 1,37 mm, a fix sarunál 0,90 mm volt.

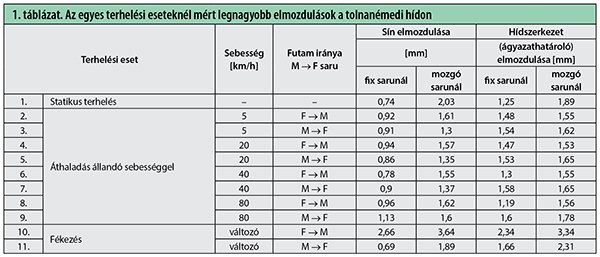

Más konstans sebességgel történő mozdonyáthaladásoknál a mért el­moz­du­lás­diagramok hasonlóak, mint 40 km/h esetében. A tolnanémedi hídon mért eredményeket az 1. táblázat foglalja össze. V = 5 km/h sebességű – a mozgó saru felől a fix saru felé történő – mozdonyáthaladás során a mozgó sarunál a híd ágyazathatá­ro­ló lemeze 1,62 mm-t, a sín 1,30 mm-t, a fix sarunál az ágyazathatároló lemez 1,54 mm-t, a sín pedig 0,91 mm-t mozdult el hosszirányban. 80 km/h sebességnél a mozgó sarunál az ágyazathatároló 1,78 mm-t, a sín 1,60 mm-t, a fix sarunál az ágyazathatároló 1,60 mm-t, a sín pedig 1,13 mm-t mozdult el hosszirányban. 5 és 80 km/h között a sebesség gyakorlatilag nem befolyásolta az elmozdulások nagyságát.
