A mérési adatok feldolgozása

Az Excel táblázatban összesített mérési adatok feldolgozásával kaphatunk információt a bevezetésben felsorolt esetekben. A következőkben bemutatott számítások, elemzések a Budapest–Hegyeshalom-vasútvonalon 2014–2017 években végrehajtott mérések eredményeit használják fel. A mindennapi gyakorlat 20 m-es minősítési hosszal dolgozik, ezért a bemutatott feldolgozások is ilyen adatokkal készültek (kivétel A minősítési alaphossz nagyságának hatása az eloszlásgörbék helyzetére és az alakszámok nagyságára című fejezet).

A mérési adatok ábrázolása

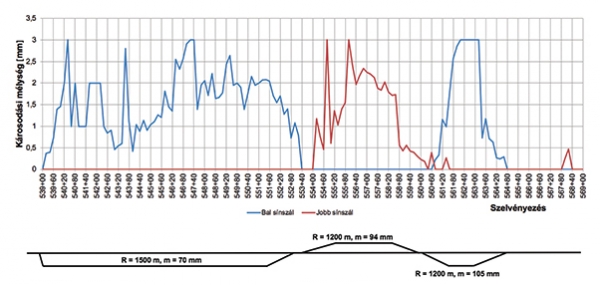

Az 5. ábra diagramja az 539+00–569+00 szelvények között mutatja a jobb vágány 2014. április 7-i károsodási mélység szerinti állapotát a két 54-es rendszerű sínszálra. A megrajzolt görbületi ábrák alapján jól követhető, hogy HC-hibákkal a túlemelt (külső) sínszálak terheltek.

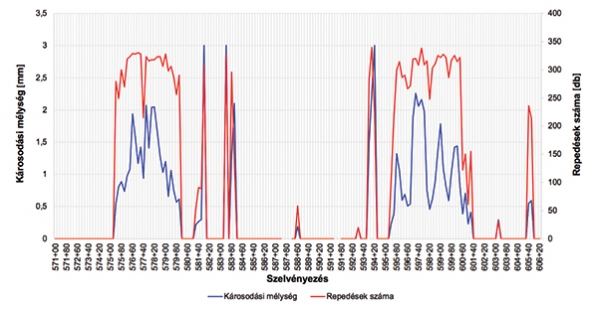

Két függőleges tengelyes diagramban ábrázolva lehetőség nyílik az egymástól nagyságrendileg nagyon eltérő károsodási mélység és repedésdarabszám-értékek együttes ábrázolására. Az 1. számú vonal 571+00–606+00 szelvényei közötti pályaszakaszára készült a 6. ábra, amely a jobb vágány bal sínszálának 2015. március 1-jei állapotát mutatja.

A pályaszakaszon két jobbos ív található, az ívsugarak egyaránt 2000 méteresek, a túlemelés nagysága 34, illetve 30 mm, a sínrendszer 54-es. A két hibajellemző jellegében követi egymást, így felmerül a kérdés, hogy a károsodási mélység és a repedésdarabszám-értékek mint két változó között van-e statisztikai összefüggés? Segítségül a korrelációs együtthatót (r) hívhatjuk, amely értéke -1 és +1 közötti lehet. A ±1 a legerősebb egyezést, a 0 a legnagyobb eltérést jelenti. Az r értékét a következő kifejezéssel tudjuk számítani (lásd alul a képletet): ahol n = értékpárok száma; xi = Ki; yi = Ri.

A számítást elvégezve r = 0,854 értéket kapunk, amely nem esik túl távol a teljes lineáris korrelációt jelentő 1 értéktől, és azt mutatja, hogy a két értéksor között van kapcsolat, amely nem lineáris. Az összefüggést a 7. ábra mutatja.

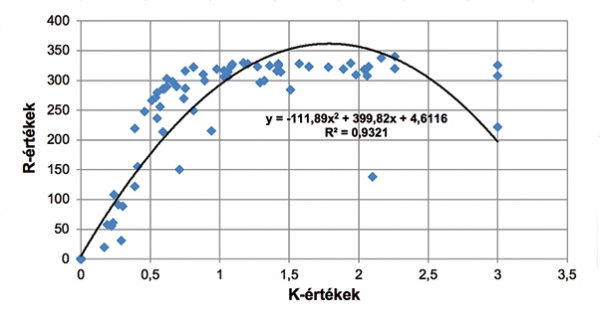

A 7. ábra szerint a polinomiális függvénykapcsolat R = -111,89K2+399,82K+ 4,6116, determinációs együtthatója magas érték: 0,932.

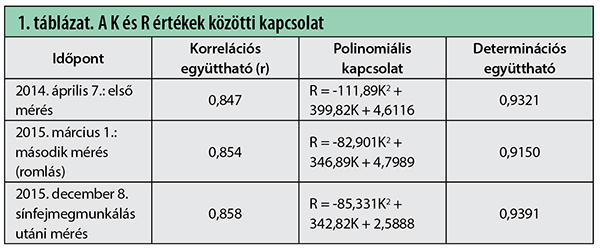

A számítás eredményeit ugyanerre a sínszakaszra, három különböző időpontra, az első, egy későbbi, majd a munkáltatás utáni állapotra az 1. táblázat foglalja össze.
Az 1. táblázat értékei alapján – a vizsgált sínszakaszra – kijelenthető, hogy a károsodási mélység és a repedésdarabszám-értékek polinomiális kapcsolata a károsodási folyamat előrehaladásával, illetve a munkáltatást követően is stabil maradt.

Az állapot és változásának jellemzése

Az Excel diagramok segítségével képet kaphatunk a mérés időpontjában jellemző állapotról és több mérés adatainak együttes feldolgozása révén az állapot változásáról is. A 8. ábra az 571–603 szelvények közötti szakaszra mutatja a károsodási mélységek alakulását az 54-es rendszerű sínfejben. A kiinduló állapotot a 2014. április 7-i mérés jelenti, amelyet másfél éves romlás követ. A 2015. év novemberi sínfejköszörülés javító hatását bizonyítja a 2015. december 8-i mérés.
