A spalling jelentőségével és annak elkerülési módjaival (például: szintetikus szálak alkalmazása) cikkünk tervezett harmadik részében foglalkozunk, mint egyféle passzív védelmi mód. Ezt a számítási kapacitást kihasználva cikkünkben az alábbi tűzgörbékhez biztosítunk méretezési vonalsereget 30-60-90-120 perc tűzidőtartamhoz, a felszíntől mért 250 mm mélységig:

• szabványos tűzgörbe (10. ábra),

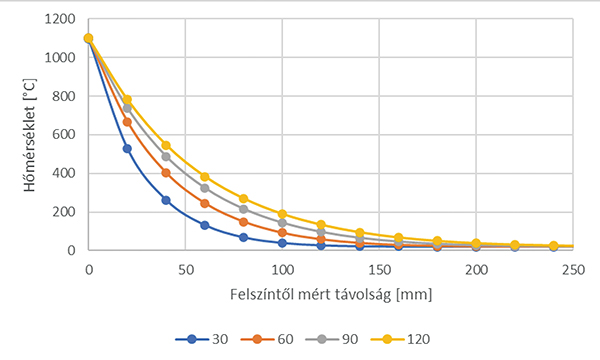

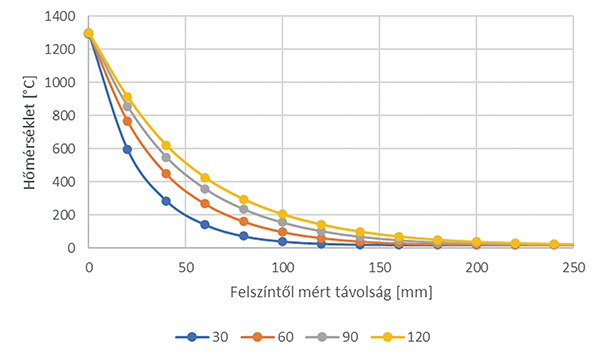

• szénhidrogén- és módosítottszénhidrogéntűz-görbe (11. ábra és 12. ábra),

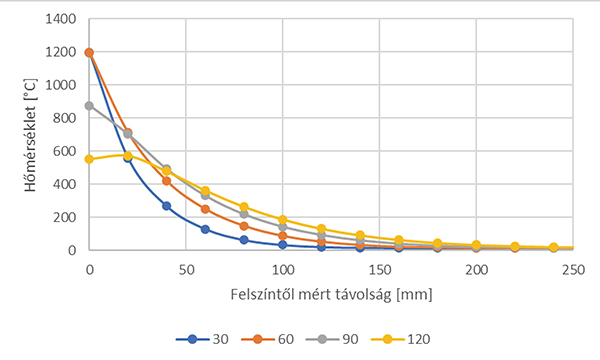

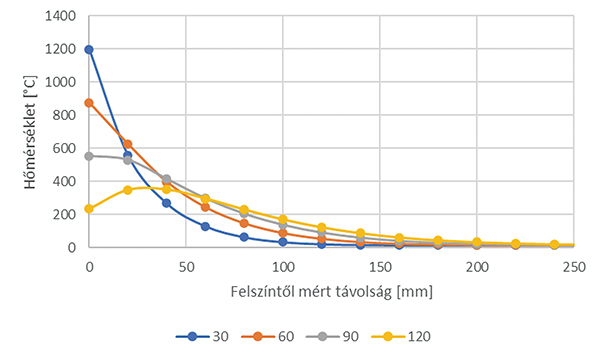

• RABT-ZTV közúti és RABT-ZTV vasúti tűzgörbe (13. ábra és 14. ábra),

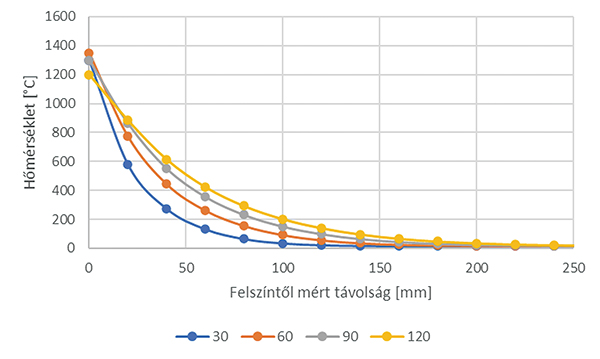

• RWS alagúttűzgörbe (15. ábra).

Az eredeti levezetéshez képest, amelyet a cikksorozat 1. részében közöltünk, azzal a közelítéssel éltünk, hogy a hővezetés figyelembevétele során nem két egymás melletti zóna hővezetési tényezőjének átlagával számoltunk, hanem az adott zónára jellemző értékkel. Ez a közelítés az eredményekre csekély hatással van kellően „finom” hálóméret alkalmazása mellett. Az így kapott eredmények eltérése a validáció során alkalmazott Ansys modell által szolgáltatott eredményektől hasonló módon tér el, mint a korábbi validáció során. A cikksorozat 1. részében közölt 19. és 20. képlet így a jelen cikk 5. és 6. képletének megfelelő alakot nyerik, mely a táblázatkezelő programban történő munkát lényegesen megkönnyíti. Az 5. és 6. képletben található jelölések megegyeznek a cikksorozat 1. részében közöltekkel.


Ezt az egyszerűsített modellt továbbfejlesztve cikksorozatunk 3. részében egy olyan megoldást mutatunk be, mely segítségével figyelembe tudjuk venni a betonfalazatokon elhelyezett tűzvédő anyagok (pl.: kőzetgyapot, tűzvédő habarcs) hatását is, amelynek segítségével elkerülhető a szerkezet idő előtti tönkremenetele.
