Kitérők működtetése, üzemeltetése (1. rész)

2014 / 5. szám | Egyéb

A kitérők, mint a vasúti pálya legkényesebb és legjobban igénybe vett szerkezetei, megkülönböztetett figyelmet igényelnek és érdemelnek. A vasúttársaságok mindig arra törekedtek, hogy a beépített kitérők és a hozzájuk szorosan kapcsolódó műszaki berendezések, szerkezetek működtetéséhez, üzemeltetéséhez az anyagiakban még elérhető legjobb és legkorszerűbb fenntartási technológiákat és eszközöket rendeljék hozzá. Előírásaikat, szakmai utasításaikat igyekeztek olyan egységes szerkezetbe foglalni és karbantartani, hogy azok folyamatosan követhessék egyrészt az üzemi igényeket, másrészt a fejlődés által megkövetelt változásokat.

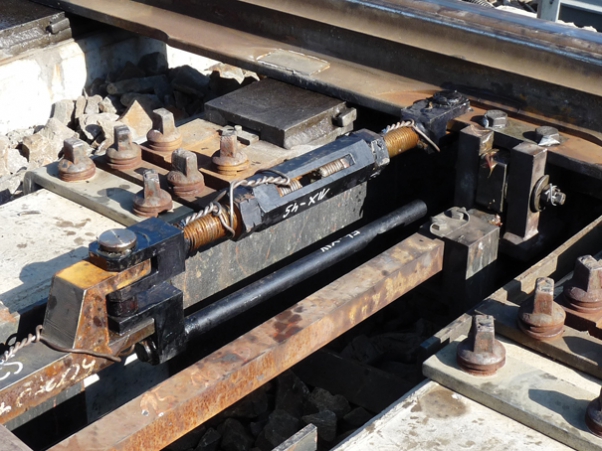

A 20. ábrán a VAMAV Kft. által kialakított új rendszerű összekötő rudazat csatlakozása látható egy B 54 XIV. rendszerű kitérőben.

20. ábra. Új rendszerű összekötő rudazat csatlakozása
B 54 XIV. rendszerű kitérők csúcssíntalpgyengítése:

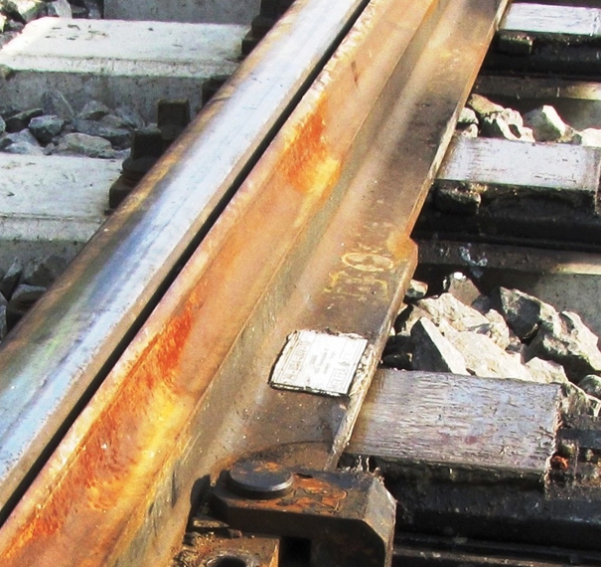

Tisztázatlan okok és indokok alapján vezették be az 54-es rendszerű átszelési kitérők csúcssínjein, hogy szinte a teljes hosszban 20 mm-rel gyengítették a talpszélességet (21. ábra).

Mechanikai szempontból indokolatlan, sőt károsan csökkenti a csúcssín merevségét, emiatt akadályozza annak megfelelő simulását, és növeli a csavarodási hajlamát.
A csúcssínek merevségének fokozása érdekében a magas csúcssínek alkalmazásának időszakában (a simulás tökéletes biztosítása érdekében) voltak olyan vasúttársaságok, melyek külön szerkezeti elemeket (szögvasat) helyeztek fel, hogy ennek a funkciónak tökéletesen megfeleljenek. A 22. és 23. ábrán ezek az esetek láthatók.

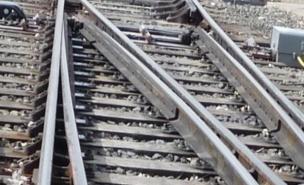

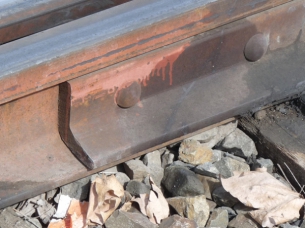

22. ábra. Csúcssínek merevítése 23. ábra. Csúcssínek merevítése
