A nagy sebességű kitérők geometriai és szerkezeti kialakítása

2020 / 1. szám | Új megoldások
A nagy sebességű kitérők a vasúti infrastruktúra-alrendszer rendkívül összetett elemei. A magas biztonsági követelmények miatt a hagyományos kitérőkhöz képest jóval több alkatrészből állnak. Ez magában hordozza azt a lehetőséget, hogy a pálya-jármű kölcsönhatás szisztematikus vizsgálatával számos ponton van lehetőség konstrukciós fejlesztésre. Az innovatív intézkedések és a szerkezeti korszerűsítések célja főleg a járműről a vasúti pályára átadódó erőhatások, valamint a mindkét alrendszeren megjelenő deformációk csökkentése.

A keresztezések optimalizálása

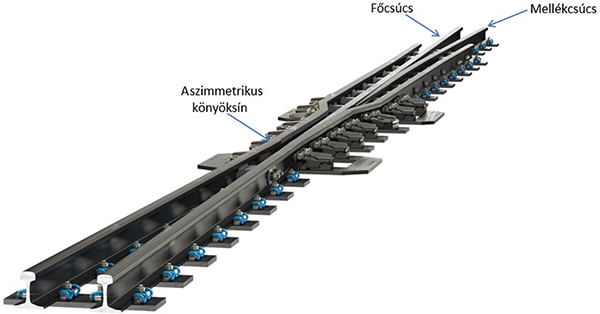

A váltórész mellett a kitérő második legkritikusabb része a keresztezés. A keresztezés a kitérő azon része, ahol a főirány nyomvonala keresztezi a mellékirány nyomvonalát. Itt mindkét irányba biztosítani kell a kerék áthaladását, illetve helyet kell biztosítani a nyomkarimának. Ez többnyire hagyományos (fix) keresztezésekkel oldható meg, ahol a kerekek átvezetése mindkét irányban nyomcsatornákkal történik (8. ábra), vagy pedig mozgatható keresztezési csúcs segítségével, ahol a keresztezés csúcsa állítható egyik irányból a másikba, annak érdekében, hogy a megfelelő irányba nyomcsatorna alakuljon ki, és ez a kerekeknek folyamatos futófelületet biztosítson (9. ábra).

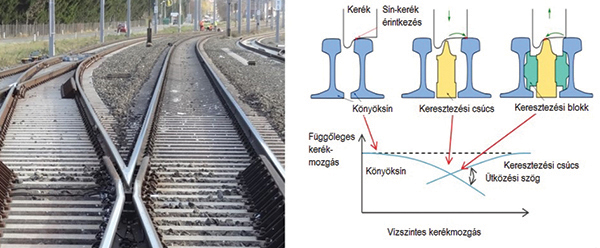

8. ábra. Fix keresztezés és kerékmozg8. ábra. Fix keresztezés és kerékmozgás [2]ás [2]9. ábra. Mozgatható keresztezési csúcs [2]
A legtöbb területen korszerűnek számító hagyományos (fix) keresztezés biztonsági és fenntarthatósági szempontból már nem a legjobb választás, mert nagy dinamikus erőkkel terheli a rendszert. A 250 km/h-nál nagyobb sebességű vonalakon a vonatkozó ÁME (TSI) -szabályozás szerint biztonsági szempontból a mozgatható keresztezési csúcs alkalmazása kötelező, de a karbantartási igények és az élettartam szempontjából 200 km/h felett már javasolt. Különösen emelt sebességnél fontos, hogy a kerekek megfelelő, egyenletes alátámasztást kapjanak és ezáltal a dinamikus hatások minimálisra csökkenjenek, de a mozgatható keresztezési csúcs alkalmazását más típusú vasúti rendszerek (például városi vasutak) esetén is érdemes lenne megfontolni. A hagyományos (fix) keresztezés egyik hátránya a nyomcsatornának köszönhető csökkentett alátámasztási felület. A könyöksínről a keresztezési csúcsra történő áthaladás a kerekek fel-le mozgását okozza, ami nagy erőhatást eredményez (8. ábra). A keresztezésen való áthaladás javításának és a nagy sebességű közlekedés biztonsági követelményei betartásának leghatásosabb módja a mozgatható keresztezési csúcs alkalmazása.
