A sín a mozgó sarunál 0,90 mm-t, a fix sarunál pedig 0,15 mm-t mozdult el a hídfőhöz erősített ágyazathatárolóhoz viszonyítva. A híd és a sín elmozdulása a fékezőerő irányával ellentétesen – tehát Dombóvár felé – következett be. A 180-200 s mérési időnél a mozdonyok megmozdultak, majd fékezve újra megálltak.

Összefoglalás

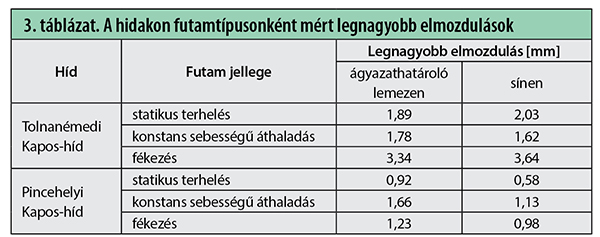

A hidakon végzett vizsgálataink alapján az egyes futamtípusoknál kapott legnagyobb elmozdulásokat a 3. táblázat foglalja össze.
Eredményeinkből megállapítható, hogy a statikus terheléseknél és a fékezéseknél a tolnanémedi hídon – ahol síndilatációs készülékekkel meg van szakítva a vágány – markánsan nagyobb hosszirányú elmozdulások alakultak ki, mint a hézagnélküli felépítményű pincehelyi hídon (1., 2., 3. táblázat).
Konstans sebességű áthaladásoknál csak kismértékben adódtak nagyobb hosszirányú elmozdulások a tolnanémedi hídon, mint Pincehelynél. Meg kell jegyezni, hogy statikus terheléskor a mozdonyok ≈ 5 km/h sebességgel haladtak fel a hídra, majd enyhe fékezéssel megálltak.

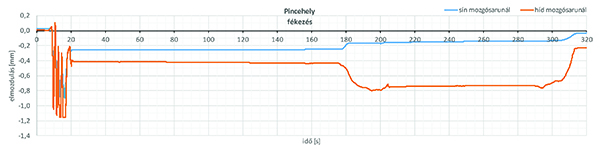

A mozdonyok megállásakor a tol­na­né­me­di híd hosszirányú lengése 1,47… 2,34 mm-re adódott (12–15. ábra). A pincehelyi hídon mindössze 0,1…0,3 mm nagyságú hosszirányú lengések alakultak ki (16–19. ábra). Ebből arra lehet következtetni, hogy a hézagnélküli sínszálak nagymértékben továbbítják a fékezőerőt a hídfők mögötti földművön lévő pályaszakaszra. Ennek részletes modellezése jövőbeni kutatás tárgya lesz.
A bemutatottak alapján az MSZ EN 1991-2:2006 szabvány ágyazatátvezetéses hidak esetében elég nagy tartományon belül – 0–5 mm, illetve 0–30 mm között – ad meg hosszirányú mozgásokra vonatkozó határértékeket. Vizsgálatainkkal pontosítható ez a tartomány. Az eredmények a továbbiakban a pálya-híd kölcsönhatás modellezésénél használhatók fel.

Köszönetnyilvánítás

A fentiekben vizsgált hidak átépítése a „Hídrekonstrukciós program I. ütem” tárgyú projekt keretében történt. A fejlesztés az Innovációs és Technológiai Minisztérium megbízásból a NIF Nemzeti Infrastruktúra Fejlesztő Zrt. beruházásában, uniós és hazai forrás bevonásával valósult meg. Ezúton mondunk köszönetet Nagy Tamásnak, a NIF Nemzeti Infrastruktúra Fejlesztő Zrt. projektvezetőjének és Gyalog Andrásnak, az A-HÍD Építő Zrt. építésvezetőjének, akik lehetővé tették számunkra a mérések végrehajtását.
