Vasúti sín-kerék kapcsolat elemzése a kis sugarú ívekben (3. rész) – A hazai, vidéki villamos üzemek

2021 / 1. szám | Új megoldások
Cikksorozatom első részéből [1] megtudhattuk, hogy az országos közforgalmú vasúti pályákra érvényben van a TSI (ÁME), amely a futástechnikai (itt inkább sín-kerék érintkezés mechanikája) paramétereket szabályozza. Ez a szabályozás a hazai közúti vasutakra nem érvényes. A cikkfolyam második részében [2] az akkor csak javaslatként létező, a sín-kerék érintkezési mechanikai megfelelőségen alapuló (futástechnikai) előírásrendszert ismertettem, amely 2019 novemberében a BKV Zrt. üzemeltetésében lévő közúti vasutakra érvényes P.1. II. kötet [3] 2.13. jogerőre emelkedett, „bevezetésre” került. Azonban a hazai, vidéki közúti vasúti üzemekre jelenleg ez – jogilag – továbbra sem érvényes. Felmerül az a kérdés, hogy ha nem is vonatkozik ezekre az üzemekre a szabályozás, képesek lennének-e annak megfelelni? Ezeknél a kisebb egységeknél vajon összehangoltak-e a pálya-jármű rendszer e paraméterei?


Debrecenben 2013 óta 18 (járműszerkezetileg a budapestiekhez hasonló) CAF Urbos 3 villamos is közlekedik. Ezek futóművében is független kerékfelfüggesztések (independently rotating wheels – IRW [7, 8]), nem merev tengelyek vannak. A kerékátmérő 600 mm. A CAF gyár a járművekhez eredetileg a 8. ábrán látható kerékgeometriát (Debrecen A) ajánlotta meg. A beszerzési eljárás során valamilyen okból a BKV-nál Budapesten futó Siemens Combino villamosok kerékprofiljának alkalmazása is felmerült (Debrecen C elnevezéssel). A gyártónál előzetes futási elemzések, szimulációk készültek, ezek után a Debrecen C kerék (Combino) került kiválasztásra, a debreceni CAF villamosok ezzel a kerékprofillal közlekednek.
Az aszimmetrikus síndőlésű pályán a CAF kerékben a 9. ábrán látható, 4,74 mm nagyságú RRD (Δrw) alakulhat ki. A 10. ábrán a kerék 59R2 típusú vályús sínen való futási tulajdonságai elemezhetők.

8. ábra. A CAF által a DKV-nak javasolt kerékprofil

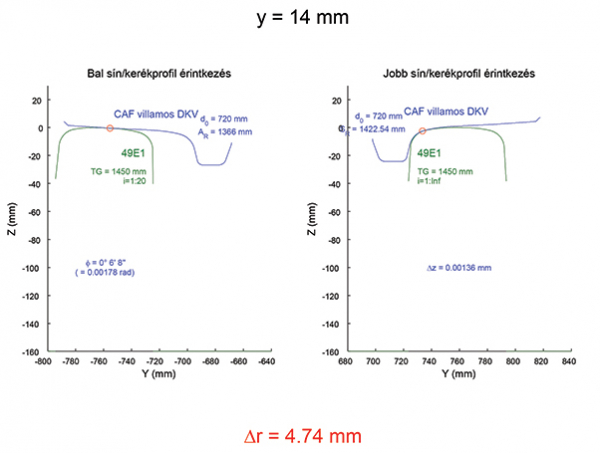

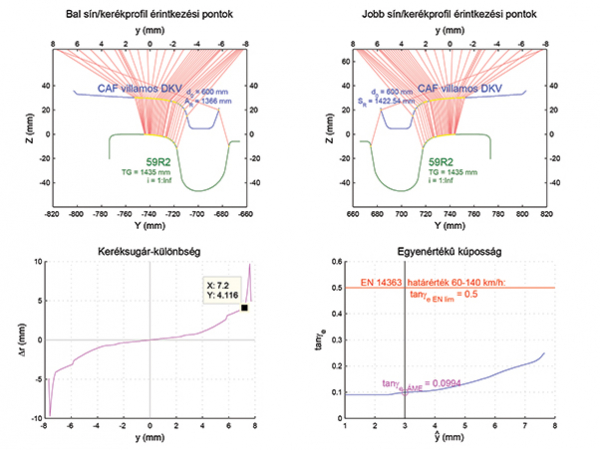

9. ábra. A CAF kerékprofil lehetséges Δrw-értéke aszimmetrikus síndőlésű ívben10. ábra. A CAF kerékprofil elvi futási jellemzői 59R2 sínen
Ennek során láthatóvá válik, hogy a kerék az 59R2 profilhoz „illesztett”. Kedvező a keréksugár-különbség és az egyenértékű kúposság függvények lefutása, alacsony frekvenciájú, nyugodt futásra enged következtetni ez a konstelláció. Egyedül a sín és a kerék „konformitása” okozhat gondot.
