A Green Track környezetvédelmi gyűjtőtálcarendszer – A tálcák vizsgálatai

A projekt célja, hogy a Green Track gyűjtőtálcarendszer biztosítsa a különböző vasúti vágánytípusokra a teljes körű felhasználhatóságot. Olyan, rögzítést nem igénylő gyűjtőtálcarendszer kifejlesztése valósult meg, amely rugalmasan alkalmazkodik a különböző vasúttársaságok eltérő aljtávolságaihoz. A közúti alkalmazhatóságot külön vizsgáltuk. Cikkünk a PIAC_13-1-2013-0078 jelű, a Green Track környezetvédelmi gyűjtőtálcarendszer piacorientált továbbfejlesztése a teljes körű vasúti és közúti alkalmazhatóság érdekében című projekt során elvégzett vizsgálatokat mutatja be.



2.3. Lineáris hőtágulási együttható mérése

A vizsgálat alapjául szolgáló szabvány az ISO 11359-2:1999 [7]. A szabványtól eltérő módon, nem 10,0 × 5,0 × 4,0 mm-es próbatesteket, hanem 10,0 × 10,0 × 5,0 mm-es próbatesteket munkáltunk ki. Ezeknek határoztuk meg a befoglaló méreteit századmilliméter pontosságú digitális tolómérő segítségével. A kísérlet során 20 °C hőmérsékletlépcsővel mértük a próbatestek hőtágulásból keletkező deformációit.

A vizsgálat tapasztalatai:
A vizsgált anyag szövetszerkezete nem homogén, szálas struktúrájú, ezért az anyag viselkedése nem izotróp, a vizsgálati anyag közepes lineáris hőtágulási együtthatója a = 4,57 10–5 [1/°K] = 4,57 10–5 [1/°C] adódott, mely megfelel az izotróp műanyagok 4 10–5…20 10–5 [1/°K] adattartományának. Azon belül is a polivinil-klorid (PVC) (5,04 10–5 1/°K)-nek vagy a polietilén-tereftalát (PET) (5,94 10–5 1/°K)-nak [8].

3. Az új Green Track gyűjtőtálca szerkezeti kialakítása

A tálca eddigi keresztbordás kialakítása, illetve az összefolyó központi elhelyezése megkívánta a teljesen szabályos 60, illetve 77 cm-es aljkiosztást. Tehát a telepítés előtt az aljrendezés is a feladatok közé tartozott. Jelen módosítással a keresztbordát felváltotta a hosszborda, a tálca közepébe pedig bekerült egy ovális vastagított terület, melyen belül bárhova helyezhető a lefolyócső. Így már a szabálytalan aljkiosztás nem akadálya az alkalmazhatóságnak. Tekintettel arra, hogy a Green Track polimer kompozit tálcák hosszirányban teherviselő szerkezetek, a kellő merevség elérése érdekében a lemezszerkezeteket hosszirányú merevítőbordákkal látták el, ezáltal a tálcák hajlítási merevsége – az eredeti állapothoz mérten – jelentősen megnőtt, adott teher hatására pedig a lehajlási értékek csökkentek. A jelen munkaszakasz során legyártott tálcák és az ősminta-prototípus (5. ábra) a pályázat megvalósítási helyszínén találhatók [1], [2].

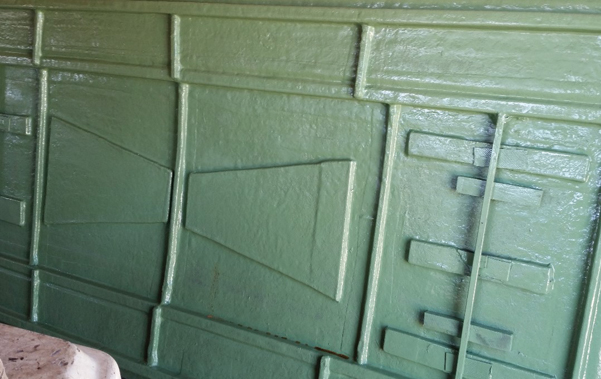

5. ábra. Ősminta-prototípus

4. Összefoglalás

Az elvégzett laboratóriumi vizsgálatok eredményeiből megállapítható, hogy az öregítések és a vegyi, valamint egyéb kezelések akár több tíz százalékkal módosítják a jellemző anyagparamétert a kezeletlen esethez képest. A Green Track közúti és vasúti tálcáknak nincs determinált gyártási iránya, ezért a biztonság javára való közelítés miatt az alábbi tervezési anyagparamétereket határozzuk meg (figyelembe véve a 95%-os megbízhatósághoz tartozó Student-eloszlási paramétert) [9].

  • a Young-modulus esetén: E = 3,48 GPa,
  • a szakítószilárdság esetén:
    Rm = 60,05 MPa,
  • a hajlítószilárdság esetén:
    Rfm = 133,71 MPa,
  • a nyírószilárdság esetén:
    Tfm = 133,71 MPa.

Az átszúródással szembeni ellenállás tervezési értéke: F = 2,259 kN a használt vizsgálati elrendezésben és anyagvastagsággal: kb. 5 mm.
A lineáris hőtágulási együttható tervezési értéke: a = 4,57 10–5 1/°C = 4,57 10–5 1/°K.
Az elkészített laborvizsgálati jelentésünk a Green Track közúti és vasúti környezetvédelmi tálcák laboratóriumi anyagvizsgálatait részletezi, azok eredményeit elemzi. Az eredmények felhasználhatók a Green Track tálcák szerkezeti tervezéséhez, illetve a jövőben a vizsgálatok és eredményeik alapját képezhetik a Green Track tálcák NMÉ (Nemzeti Műszaki Értékelési), esetlegesen ETA (Európai Műszaki Értékelési) engedélyének, illetve a CE jelének megszerzésében [9].

5. Köszönetnyilvánítás

Köszönjük Dinnyés Józsefnek (Shop­as­sis­tant Kft.), Hajdu Csabának (Hajna Hungary Kft.), a Gate Nonprofit Kft.-nek és munkatársaiknak, hogy munkánkat folyamatosan segítették, illetve azt, hogy részt vehetünk a 2013. PIAC_13-1-2013-0078 azonosító számú „Green Track környezetvédelmi gyűjtőtálcarendszer piacorientált továbbfejlesztése a teljes körű vasúti és közúti alkalmazhatóság érdekében” című pályázat kutatási munkáiban.

A cikk folytatódik, lapozás:« Előző1234
