Monitoringrendszerek a vasúti hidaknál

A cikk írásakor a MÁV és a MÁV-HÉV kezelésében 11 olyan híd van, amelyen diagnosztikai mérőeszközöket építettek be vagy utólagosan telepítettek. A 2016-ban elkészült MÁV Műtárgy Monitoring Rendszer (MMR) szerverére sorra csatlakoznak az addig helyi adatgyűjtéssel működő hidak diagnosztikai berendezései. Ma már a szakemberek közel ezer mérőeszköz eredményét érhetik el online a rendszerben, elősegítve ezzel a szerkezetek állapotának értékelését és a megalapozott döntést. Írásom a keretek nyújtotta lehetőségek mellett összefoglalóan mutatja be a vasúti hidak monitoringrendszereit.


A mért paramétereket a 9. táblázatban foglaltuk össze. A feldolgozott és továbbított adatok a következők: minden mérési csatorna esetén a minimum-, maximum-, átlag-, szórásértékek, gyorsulásmérők esetén mérési csatornánként megállapított első 20 saját frekvencia értéke. Az adatok továbbítása GSM-rendszeren keresztül történik a MÁV MMR-be.

Déli összekötő vasúti Duna-híd korszerűsítése: monitoringrendszer a B1 hídon

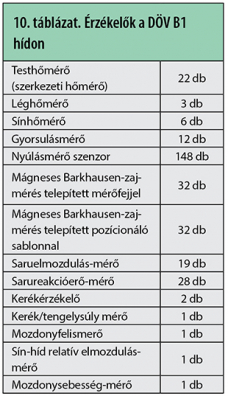

A Déli összekötő vasúti Duna-híd két régi szerkezetét három új szerkezet váltja fel. A felszerkezetek a meglévő pillérekre épülnek. 2020-ban indult az első, B1 jelű szerkezet építése, forgalomba helyezésére 2021 áprilisában került sor. A híd szerkezetéről, építéséről a [11–13] irodalmakból tájékozódhatunk. A híd jelentősége, mérete, kialakítása, sarukiosztása indokolta monitoringrendszer telepítését. A monitoringrendszer kiviteli tervét a FŐMTERV–Kontúr Csoport konzorcium készítette. A kiviteli terv alapján a gyártmánytervet a Metalelektro Méréstechnika Kft. mint a hidat kivitelező Duna Aszfalt Zrt. szakalvállalkozója készítette el. A mérendő paramétereket a 10. táblázatban foglaltuk össze.

A hídon kiépítendő monitoringrendszer elemeit a tervező három csoportba sorolta:

• lassú (folyamatos) mérések:
   – szerkezeti, lég- és sínhőmérséklet mérése,
   – sarureakció erő mérése,
   – saruelmozdulás mérése,
   – sín–híd relatív eltolódás mérése;
• gyors mérések:
   – kerékérzékelő,
   – kerék/tengelysúly mérése,
   – feszültségmérés (nyúlásmérés),
   – vonatfelismerő rendszer,
   – rezgésmérés;
• időszakos mérések:
   – Barkhausen-zaj mérése,
   – geodéziai mérések.

A lassú és gyors méréseket végző rendszerelemek alkalmasak mind az óránkénti, tehermentes állapotban, mind a vonatáthaladás alatti mérésekre. A hídra telepített érzékelők elhelyezkedését a híd sematikus ábráján jelenítjük meg a felhasználó számára az MMR-ben (4. ábra), az érzékelők listájából kiválaszthatók azok, amelyek eredményével foglalkozni kíván (5. ábra).
A felhasználó meghatározhatja a vizsgálni kívánt időintervallumot és választhat az időalapú (óránkénti) vagy vonatáthaladás közbeni mérések között. A 6. ábra három nyári napon át követi a három szerkezeti és egy sínhőmérőn mért eredményeket.
A 7. ábra nyúlásmérő bélyeggel mért, egy, a hídon áthaladó szerelvény hatására létrejövő feszültségváltozást mutat. Új elem a többi hídon korábban nem alkalmazott vonatfelismerő rendszer. Feladata a vonat elejéről és végéről készített egy-egy képet a vonatáthaladás során mért adathalmazhoz rendelni. Célja a mozdonyazonosító számot a képből helyreállítva a mozdony azonosítása, ismert tengelyterhelés esetén a TTM mérési pontosságának ellenőrzési lehetőségének biztosítása.
A mérőrendszer elemei mérési adatgyűjtőkbe csatlakoznak, majd az adatok helyi, zárt hálózaton át jutnak a hídőrség épületébe telepített mérőközpontba. A mérőközpontban elhelyezett mérést vezérlő számítógépről a MÁV intranetes hálózatán át jutnak az adatok a MÁV MMR-szerverére. Adatkapcsolati problémák esetére a mérő számítógép alkalmas 30 nap mérési eredményének helyi tárolására.
A mágneses Barkhausen-zaj-mérés célja a híd acél tartószerkezeti anyagát a gyártás kezdetétől érő hatások – amelyek változást eredményeznek a maradó feszültségben – kimutatása. A mérési pontok a hegesztett szerkezet feszültséggyűjtő helyeiből azoknál lettek kijelölve, amely helyeken az üzemeltetésből származó feszültségek, feszültséglengések maximálisak. Az alapanyagon és a hegesztés utáni állapotban a mérésekre Lengyelországban, a gyártóműben kerül sor. A Barkhausen-zaj-mérés megfelelő technológia alkalmazása esetén nagyfokú stabilitást mutat az időben, jól ismételhető, ezért a szerkezeti anyag hosszú távú változásainak megfigyelésére alkalmas. Erre a célra a hídon a 64 mérési helyből 32-ben van mérőfej, míg a jól megközelíthető további 32 helyen mérést pozícionáló elemek vannak felrögzítve. Az időszakos mérések eredményeit az MMR-be lehet feltölteni és ott elemezni.

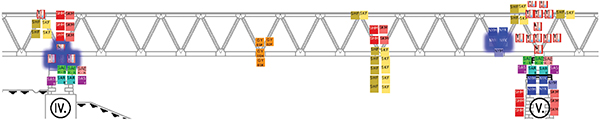

4. ábra. Érzékelők a Déli összekötő vasúti híd IV. és V. pillére között az MMR-ben

5. ábra. Kijelölt érzékelők a Déli összekötő vasúti híd IV. és V. pillére között az MMR-ben

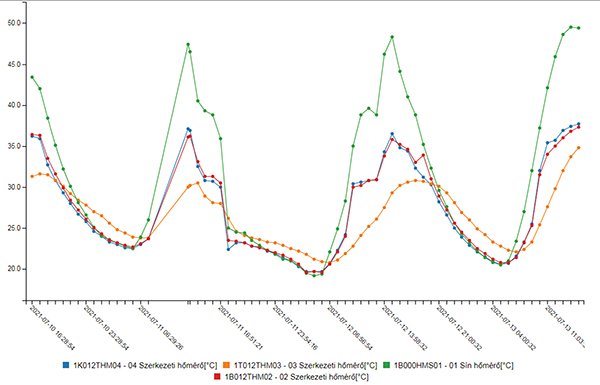

6. ábra. Időalapú mérés az MMR-ben

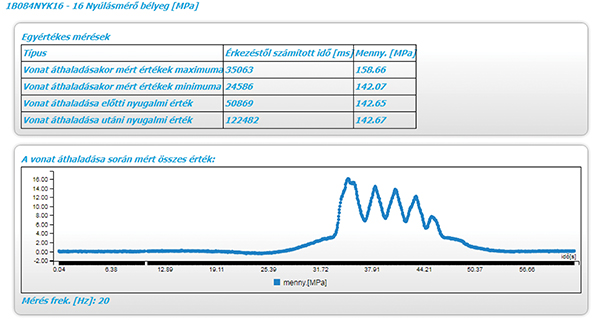

7. ábra. Vonatáthaladás vezérelte mérés az MMR-ben

Összefoglaló

A MÁV Zrt. vasúti hídjain 2000 óta telepítenek diagnosztikai módszereken alapuló monitoringrendszereket. Ezek a rendszerek a MÁV szerverén üzemelő műtárgymonitoring-rendszerbe (MMR) kapcsolódnak be. A rendszer online hozzáférést tud biztosítani a szakemberek számára az eredményekhez. A Vasúti hídszabályzat megfelelő jogi környezetet biztosít a rendszer telepítéséhez és üzemeltetéséhez. Az újonnan épült Déli összekötő vasúti hídra telepített monitoringrendszer néhány mérési eredményén keresztül mutatja be a szerző az MMR működését.

A cikk folytatódik, lapozás:« Előző1234

Irodalomjegyzék

  • [1] 93/2012. (V. 10.) kormányrendelet az utak építésének, forgalomba helyezésének és megszüntetésének engedélyezéséről.
  • [2] H.1. Vasúti hídszabályzat. H.1.9. utasítás. Vasúti hidak és egyéb műtárgyak műszaki felügyelete [47/2018. (XII. 21. MÁV Ért. 13.) EVIG sz. utasítás
  • [3] Erdődi L, Erdei B. Vasúti hidaknál alkalmazott monitoringrendszerek. Vasbeton 2019;4.
  • [4] Erdei B, Nyári J. Monitoringvizsgálatok a MÁV vasúti hídjain. Sínek Világa 2015; különszám.
  • [5] Erdődi L. Műtárgy monitoring a MÁV Zrt. gyakorlatában. Hidász Napok. Balatonfüred, 2016.
  • [6] Erdődi L, Posgay Gy. Monitoringrendszerek alkalmazása a hídfelügyelet során a déli összekötő vasúti Duna-hídon. Építmények védelme, 2016 konferencia, 2016.
  • [7] Dési A, Borzai T. Az érdi, Velencei út feletti vasúti híd tervezése. Sínek Világa 2018 különszám.
  • [8] Horgos D. Újszerű híd- és pályaszerkezetek a MÁV hálózatán. Sínek Világa 2021;4-5:42-5.
  • [9] Végső Zs. A Kvassay híd felújítása. Hídépítők, 2020 hidepito.hu
  • [10] Németh D. Kaposvár IMCS ferdekábeles gyalogos és kerékpáros híd. Hidász Napok, Siófok, 2019. hidaszokertegyesulet.hu
  • [11] Álló L, Horváth A. A Déli összekötő vasúti Duna-híd (2. rész) – A tervezést meghatározó körülmények, építéstechnológia. Sínek Világa 2018 különszám.
  • [12] Duma Gy, Gyurity M. A Déli összekötő vasúti Duna-híd (3. rész) – A felszerkezet tervezése. Sínek Világa 2018 különszám.
  • [13] Hiros K. A Déli összekötő vasúti Duna-híd (4. rész) – Az alépítmények felújításának tervezése. Sínek Világa 2018 különszám.
A teljes cikket megtalálja a folyóirat 2021 / Különszámában.
