Az alsó és felső szélső szálakban keletkező feszültség értéke a 76. és 77. képlet szerint számítható. Az aljak kialakítása miatt mindkét helyen nyomófeszültség ébred.

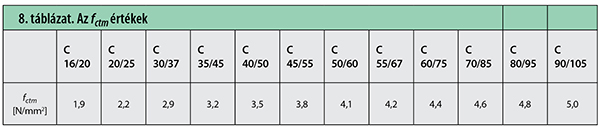

A repesztőnyomaték hatására a szélső szálakban megszűnik a nyomófeszültség és húzófeszültség alakul ki mindaddig, míg el nem érjük a beton húzószilárdságának várható értékét (fctm). Ezt az értéket elérve a keresztalj megreped. Ezek alapján a keresztalj alsó és felső szélső szálára vonatkozó repesztőnyomaték a 78. és 79. képlet alapján határozható meg. Az fctm-értékeket a 8. táblázat foglalja össze.

A törőnyomaték számítása

Hasonló módon, ahogy a repesztőnyomaték esetén is történt, a törőnyomaték esetén is 28 napos és 50 éves korban kell elvégezni a vizsgálatot. Míg a repesztőnyomaték esetén az alsó és felső szélső szálra párhuzamosan el lehetett végezni a számítást, addig a törőnyomaték meghatározásánál külön számítást kell végezni a pozitív és negatív nyomaték esetére. A bemutatott módszer a Mörsch-féle szerkesztésen alapul és abból a leggyakrabban előforduló feltételezésből indul ki, hogy törési határállapotban a nyomott betonöv tönkremenetele fog bekövetkezni. A következő fejezetben részletesen bemutatom a számítás menetét a sín alatti keresztmetszet vizsgálatakor, majd aztán csak a fontosabb eltérésekre hívom fel a figyelmet az aljközép vizsgálatánál. A számítás MS Excel környezetbe könnyen implementálható.

Vizsgálat beépítési helyzetben (a sín alatti keresztmetszetben pozitív nyomaték)

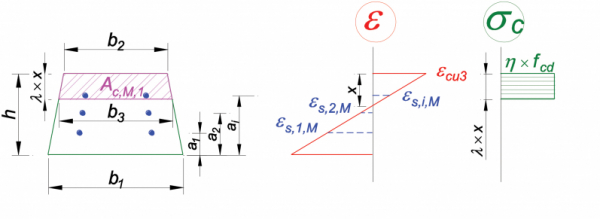

A sín alatti keresztmetszet vizsgálatához tartozó vizsgálati modellt az 5. ábra szemlélteti.

A számítás első lépéseként fel kell venni próbálkozás jelleggel a semleges tengely helyzetét, amely a felső szélső száltól x távolságra helyezkedik el. A keresztmetszet szélső szálában εcu3 összenyomódás alakul ki. A nyomott zóna λ×x magasságában η×fcd betonfeszültség működik. λ és η értékét a 9. táblázat foglalja össze, míg az fck és εcu3 értékeket a 10. táblázat.
A beton nyomószilárdságának tervezési értéke a 80. képlet segítségével számítható, amelyben a parciális biztonsági tényező értéke 1,5. A képletben szereplő αcc tényező értéke az 50 éves tervezési élettartamnak megfelelően 1,0 értékű.

Ezt követően meg tudjuk határozni az egyes feszítőacélsorok nyúlását a 81. képlet alapján.

A hatásos t időpillanatban érvényes feszítési feszültség alapján meghatározható a feszítőacélsorok saját nyúlása a 82. képlet alapján.

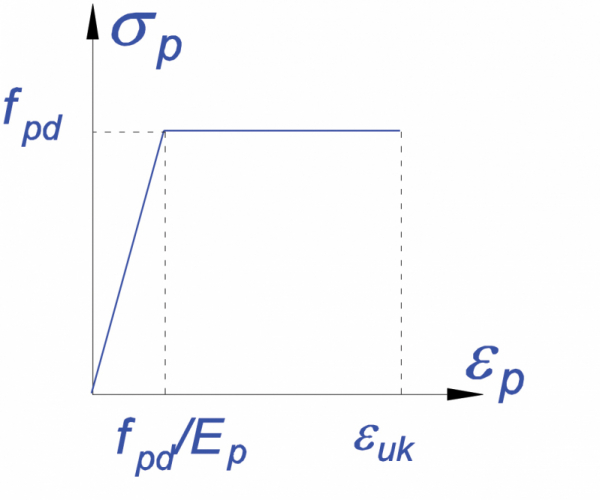

Az egyes huzalsorokban számítható teljes nyúlás értéke a 83. képlet szerint, míg a kialakuló feszültség a 84. képlet alapján adódik. Ez az érték rugalmas-képlékeny anyagmodellt feltételezve, ahogy azt a 6. ábra is szemlélteti, nem lehet nagyobb a feszítőacél szilárdságának tervezési értékénél (fpd).
