Tovább »Rugalmas ágyazású kiöntött csatornás vasúti felépítmény (2. rész) – Rugalmas síncsatorna-kiöntések numerikus modellezése

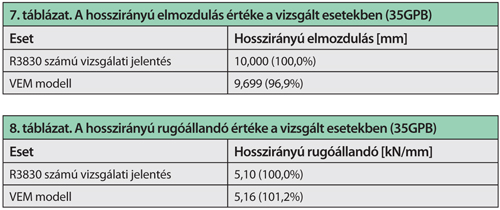

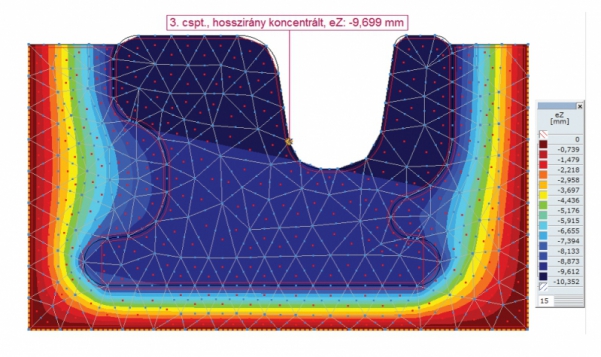

Végül 300 mm vastag lemezmodellen megvizsgáltuk a hosszirányú erőhatással szembeni ellenállás mértékét. A kialakult elmozdulást a 7. ábra szemlélteti. A kapott eredményeket a 7. és a 8. táblázat foglalja össze.
A fenti eredmények tükrében belátható, hogy a VEM modellezés által szolgáltatott eredmények jól közelítik a valós labormérések eredményét (~15% körüli legnagyobb eltérés volt tapasztalható a vizsgált esetben), így az optimalizálás elvégzéséhez megfelelő kiindulási alapot jelentenek. További kutatást igényel a modell méretének helyes megválasztása, valamint a kiöntőanyagok pontos viselkedésének feltárása különböző feszültségszintek mellett.
Összefoglalás
Cikkünkben olyan módszert mutattunk be, melynek alkalmazásával kiöntött síncsatornás vágányszerkezetek rugalmas viselkedését megfelelő pontossággal lehet modellezni. A modellezés eredményességének szemléltetésére két laborvizsgálat eredményeit hasonlítottuk össze a VEM modell eredményeivel. Bebizonyosodott, hogy a modellek által szolgáltatott adatok jó kiindulási alapot nyújtanak a kiöntött síncsatornás szerkezetek optimalizálásához. Az optimalizáláshoz szükséges adatok egy része áll csak rendelkezésünkre, ezért, kivitelezői és üzemeltetői adatok alapján, további kutatást igényel az optimalizálási tényezők megállapításához szükséges megfelelő súlyszámok meghatározása.
Irodalomjegyzék
- [1] V. L. Markine, A. P. de Man, S. Jovanovic, C. Esveld: Optimum design of embedded rail structure of high-speed lines.
- [2] Dr. Kazinczy László: Sínszálak ágyazásának és rögzítésének körülményei a burkolt közúti vasúti vágányoknál. Előadás. Szeged, 2013. április 10.
- [3] Major Zoltán: Rugalmas ágyazású kiöntött csatornás vasúti felépítmény (1. rész) – A síncsatorna kiöntőanyag jellemzőinek meghatározása. Sínek Világa, 2013/6.
- [4] Dr. Horvát Ferenc, dr. Németh György: Hazai megfelelőségigazolás – 35GPB (35LPG) sínekkel kialakított, Edilon típusú kiöntött síncsatornás közúti vasúti vágány kísérleti szakaszának építésére. Győr, 2004. április 26.
