A cikk szerzője:

Sallai Attila projektigazgató
Swietelsky Vasúttechnika Kft.

Vörös József okleveles építőmérnök, ny. mérnök főtanácsos

Befejeződött a Gyoma–Békéscsaba közötti vasútvonal átépítése

Ünnepélyes keretek között, 2014. december 17-én átadták a 2012–2014 között átépített Gyoma–Békéscsaba vasútvonalszakaszt. A be­ruházás célja az engedélyezett sebességének 160 km/h-ra, megengedett tengelyterhelésének 225 kN-ra növelése, valamint az ezzel kapcsolatos feltételeket megteremtő infrastrukturális fejlesztés végrehajtása, ami érinti a pályát és létesítményeit (vágányhálózat, váltók, mérnöki létesítmények, felsővezeték, a távközlési és biztosítóberendezések), magába foglalva a közbenső állomások teljes átépítését is. A munka kivitelezője a BÉKÉS-2012 Konzorcium volt, melynek tagjai, a Swietelsky Vasúttechnika Kft., a Közgép Zrt. és a Magyar Aszfalt Kft.



Műtárgyépítési munkák

Gyoma közúti aluljáró építése

A 46-os sz. főút Gyoma belterületén halad keresztül, és az új közúti aluljáró megépítéséig szintben keresztezte a Gyoma–Békéscsaba vasútvonalat (8. ábra). A keresztezés megszüntetésére új közúti aluljáró épült a vasútvonal 481+09,2 szelvényében. A vasút közutat keresztező szakaszán kétszer egyvágányú tartóbetétes vasbeton lemezhíd készült 15,53 m merőleges (15,67 m ferde) nyílással. A híd alapozásául az aluljáró rámpás szakaszán is alkalmazott résfal épült, melynek vastagsága 60 cm, alapozási síkja 65,00 Bf.
A 160 km/h-s tervezési sebesség miatt a jóváhagyó merőleges hídfőket írt elő, ennek megfelelően a saruk vonala merőleges a híd tengelyére. A résfalak követik a saruk vonalát a híd alatti szakaszon, így a résösszefogó gerendák, amelyek egyúttal a híd szerkezeti gerendái, merőlegesek a hídtengelyre. (A híd építéséről részletes beszámoló megjelentetését tervezzük.)

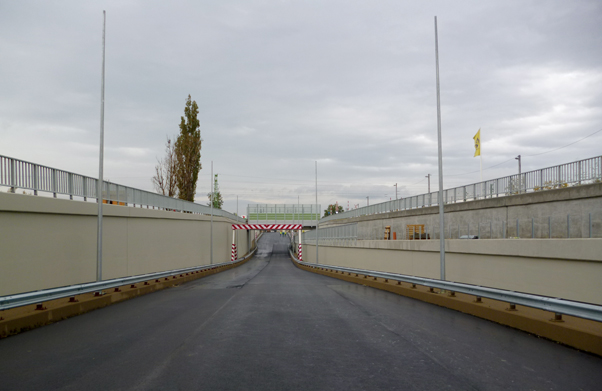

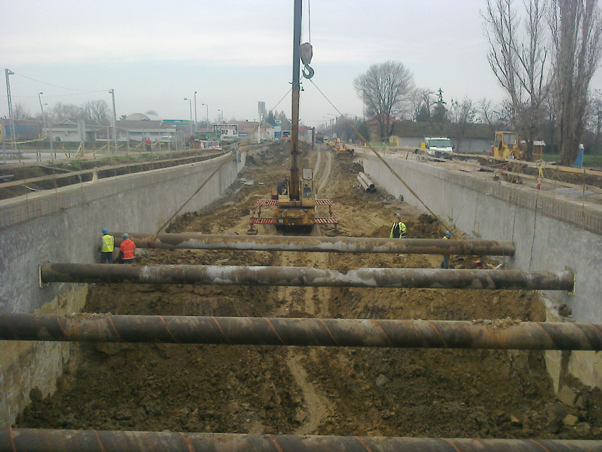

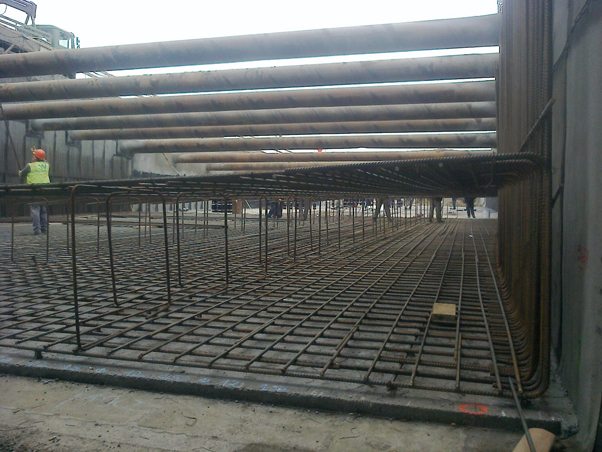

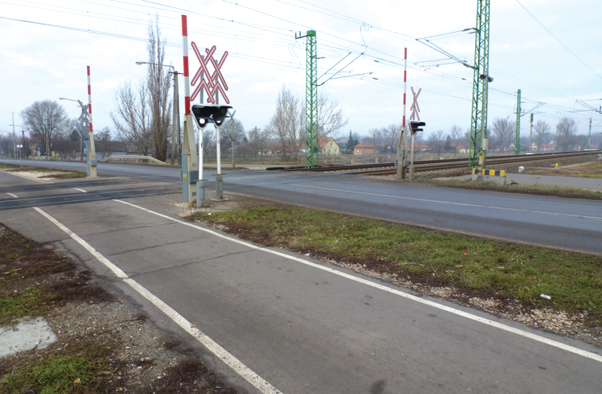

8. ábra. A 46-os sz. út forgalmas szintbeli kereszteződése az aluljáró megépítése előtt (Fotó: Sallai Attila)9. ábra. Földkiemelés megkezdése az épülő gyomai aluljáró rámpás szakaszán (Fotó: Vörös József)10. ábra. Fenéklemez vasszerelés az aluljáró rámpás szakaszán (Fotó: Vörös József)11. ábra. Az elkészült gyomai aluljáró a vasúti híddal (Fotó: Kádár Sándor)
A műtárgy oldalfalai a rámpával megtervezett út hossz-szelvényt lépcsősen követő résfalak, vastagságuk a vasúti híd falazataként beépített fal vastagságával megegyezően 60 cm. A réstáblák alapozási síkja 75,00–65,00 mBf között szakaszosan változik, építési állapotban csődúcok beépítésével vette fel a földnyomást (9. ábra). A végleges állapotban a vasbeton alaplemez (10. ábra) kitámasztó hatásával a résfal konzolosan viseli a földnyomást. A résfal és a bélésfal nem együttdolgozó, összekapcsolásukat a szerkezeti gerenda biztosítja. Az elkészült külön szintű keresztezés a 11. ábrán látható. A megépült létesítmény a közlekedésbiztonságon túl az eljutási idők csökkentését is szolgálja úgy a közúton, mint a vasúton.

A cikk folytatódik, lapozás:« Előző1234567Következő »

Irodalomjegyzék

  • [1] Vörös József: A szolnoki Tisza-híd. Sínek Világa, 2007/3–4.
  • [2] Kiss Károly: A Szajol–Lőkösháza–országhatár vonalszakasz történetének rövid áttekintése. Kézirat.
  • [3] Dénes Béla: Szajol–Lőkösháza vonal átépítése. Sínek Világa, 1999/2.
  • [4] Dr. Horváth Ferenc: A MÁV Szegedi Üzletvezetőség-Vasútigazgatóság területi és szervezeti változásai. Vasúti hidak a Szegedi Igazgatóság területén. Vasúti Hidak Alapítvány, 2009.
  • [5] Lakatos István: Mezőtúri Hortobágy–Berettyó csatornahidak. Vasúti hidak a Szegedi Igazgatóság területén. Vasúti Hidak Alapítvány, 2009.
  • [6] Lakatos István: A Hármas-Körös gyomai hídjai. Vasúti hidak a Szegedi Igazgatóság területén. Vasúti Hidak Alapítvány, 2009.
  • [7] A V 120.14 Gyoma (kiz.)–Békéscsaba (kiz.) vasúti vonalszakasz vasúti pálya rekonstrukciója. Tenderkiírás.
A teljes cikket megtalálja a folyóirat 2015 / 1. számában.
