Tovább »Kitérők működtetése, üzemeltetése (2. rész)
Azonnal megfogalmazódott, hogy markánsan el kell választani:
- a kitérőszerkezet beépítéséből,
- a gyártásból,
- a konstrukciós (vagy szerkezeti) kialakításból,
- az üzemeltetésből adódó hiányosságok értékelését és kezelését.
Választ kell keresni arra, hogy mi okozza, okozhatja ezeket a nagy és gyors méretváltozásokat?
Milyen összefüggések vannak akár az alátámasztást biztosító vasbeton aljak, illetve a keresztezés U alakú vezetővasai között?
A másik fontos elv az volt, hogy a mérési eredmények összehasonlításában az abszolút (terv szerinti) értékek elsősorban a fontosak, de ugyanilyen fontosak azok eltérései, a szórások nagyságrendjei is.
A mérések és vizsgálatok sorrendjének meghatározása

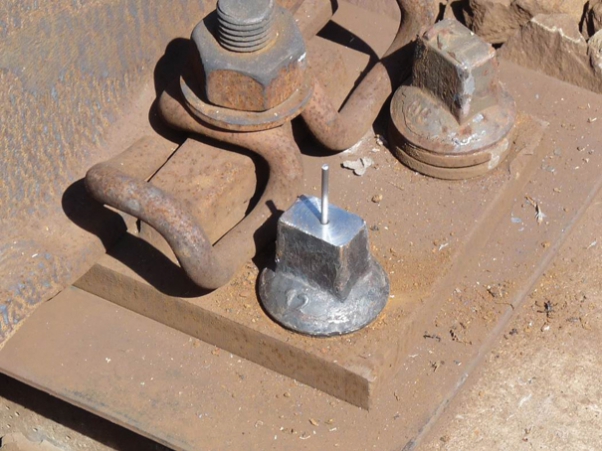

A kitérők egyenes irányú E, illetve a kitérőirányú K oldalán egyaránt keresztirányú (átlós) mérések, az 54. ábrán látható segédeszköz alkalmazásával.

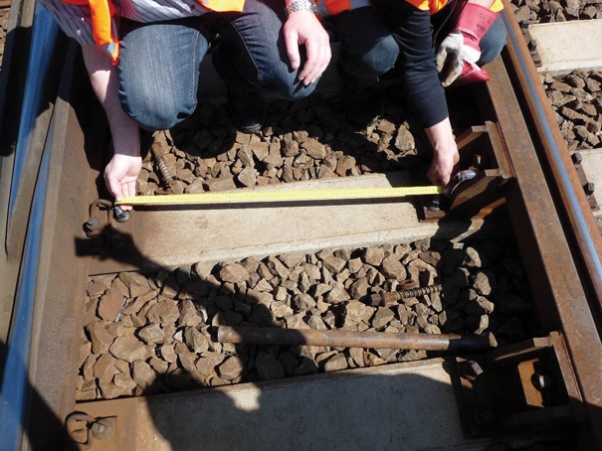

Az ellenőrző mérés során az 50. aljon a keresztezési középrész és a vezetősínes pályasín csavarjait átlóban a speciális mérőcsavarral helyettesítettük, és megmértük aljanként és irányonként a furatok átlós távolságát (55. ábra).
Az ellenőrző mérések eredményei

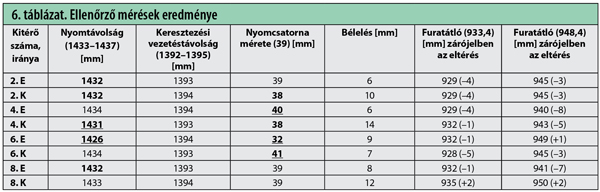

A mérési eredményeket és az egyes jellemzőkhöz tartozó határértékeket a 6. táblázat tartalmazza.
A kismértékűnek tekinthető méreteltéréseket vastagon szedett, míg a kirívónak ítélt eltéréseket vastagon szedett és aláhúzott számmal jelöltem.
A mérési eredmények alapján egyértelműen kirajzolódott, hogy a betétek gyártás közbeni helytelen elhelyezése vagy elmozdulása az ok, ugyanis a KL síncsavarok teljes behajtásával a csavaroknak a betétekben való pozicionálását a lehető legkorrektebben lehetett biztosítani.
A közös felülvizsgálat során is teljesen bebizonyosodott ez az állapot, így a javító beavatkozás a VAMAV Kft. részéről elkerülhetetlenné vált. Mivel a keresztezési középrész alatt lévő sínszékek helyzete kötött, így csak a két külső oldali vezetősínes sínszékekhez lehetett nyúlni.
A helyszíni mérési eredmények azt mutatták, hogy a beavatkozást elegendő a két szomszédos alj érintésével elvégezni. A javítást a VAMAV Kft. csak erre a helyre illeszthetően, egy speciális excentrikus furattal ellátott sínszék formájában oldotta meg.
A hosszú távú és biztonságos üzemeltetés érdekében ezt a kérdést napirenden kell tartani, és megnyugtató megoldást kell rá keresni és találni.
Összegzésként újból és határozottan szeretném felhívni a figyelmet arra, hogy a kitérők folyamatos működtetéséhez és üzemeltetéséhez nagyon fontos, mi több, elengedhetetlen az alapos elméleti szakmai ismeret, a kitérők megfelelő konstrukciós és szerkezeti ismerete, az előírt felügyeleti vizsgálatok igen alapos és körültekintő végrehajtása, az ellenőrzésekhez szükséges technikai és egyéb mérőeszközök megléte, valamint azok előírás szerinti alkalmazása.
